遥感技术与应用, 2020, 35(1): 33-47 doi: 10.11873/j.issn.1004-0323.2020.1.0033

土壤水分专栏

基于AMSR2多频亮温的黑河流域中上游土壤水分估算研究

陆峥,1, 韩孟磊2, 卢麾3, 彭雪婷4, 蒙莎莎5, 刘进1, 杨晓帆,1

1. 北京师范大学地表过程与资源生态国家重点实验室，地理科学学部自然资源学院，北京 100875

2. 北京市气象灾害防御中心，北京 100089

3. 清华大学地球系统科学系，北京 100084

4. 中国21世纪议程管理中心，北京 100038

5. 北京师范大学地理科学学部地理学院，北京 100875

Estimating Soil Moisture in the Middle and Upper Reaches of the Heihe River Basin based on AMSR2 Multi-brightness Temperature

Lu Zheng,1, Han Menglei2, Lu Hui3, Peng Xueting4, Meng Shasha5, Liu Jin1, Yang Xiaofan,1

1. State Key Laboratory of Earth Surface Processes and Resource Ecology and School of Natural Resources, Faculty of Geographical Science, Beijing Normal University, Beijing 100875, China

2. Department of Earth System Science, Tsinghua University, Beijing 10084, China

3. Beijing Meteorological Disaster Prevention Center, Beijing 100089, China

4. The Administrative Center of China’s Agenda 21, Beijing 100038, China

5. School of Geography, Faculty of Geographical Science, Beijing Normal University, Beijing 100084, China

通讯作者: 杨晓帆（1981-），女，北京人，教授,主要从事地下水、环境流体力学、多尺度建模等方面的研究。E⁃mail:xfyang@bnu.edu.cn。

收稿日期: 2019-12-15   修回日期: 2020-01-19   网络出版日期: 2020-04-01

Received: 2019-12-15   Revised: 2020-01-19   Online: 2020-04-01

作者简介 About authors

陆峥（1990-），男，江苏扬中人，博士研究生,主要从事生态水文模拟等方面的研究E⁃mail:legend.lz@mail.bnu.edu.cn , E-mail：legend.lz@mail.bnu.edu.cn

摘要

以黑河流域中上游为研究区，初步探究了利用AMSR2卫星的多频亮度温度数据估算土壤水分的方法。基于土壤水分和土壤发射率的统计关系，通过黑河流域上游的4个像元2013年7月至2014年6月内的实测土壤水分和土壤温度数据，采用了“四像元交叉拟合法”获得了统计系数，并用此方法估算出了黑河流域中上游的土壤水分。采用2014年7月至2014年10月内估算的土壤水分，连同与AMSR2的4个常用的土壤水分产品和GLDAS土壤水分产品在时间序列上，与八宝河流域WSN土壤水分地面观测展开了对比验证，结果表明估算土壤水分精度明显高于上述5种产品。同时借助高程和土地覆被辅助数据，与GLDAS土壤水分在空间格局上进行了比较，发现估算土壤水分时空分布特征更加合理。该方法可为流域尺度的土壤水分反演与监测提供了一种简而易行的思想方法和可行之路。

关键词： 土壤水分 ; AMSR2 ; 土壤发射率 ; 土壤温度 ; 黑河流域中上游

Abstract

An approach to estimate soil moisture from AMSR2 multi-brightness temperature observations is preliminarily investigated in the middle and upper reaches of the Heihe River Basin (HRB). Based on the statistical relation between soil moisture and microwave emissivity from soil, a method called “4-grid cross-fitness” is used to obtain the statistical relation between in-situ soil moisture and soil temperature measurements of 4 WSN pixels in the upper reaches of the HRB during the period July, 2013~June, 2014. Then soil moisture in the middle and upper reaches of the HRB is retrieved. The retrieved soil moisture is compared with WSN soil moisture measurements, along with AMSR2 soil moisture products and GLDAS soil moisture product during the period July, 2014~October, 2014. The results show that the retrieved soil moisture perform remarkably better than the other 5 soil moisture products.Moreover, spatial patterns of the retrieved soil moisture and GLDAS soil moisture products are compared and analyzed as well via the auxiliary DEM and Landcover datasets. The results indicate that the spatial distribution of retrieved soil moisture perform with higher reasonability than GLDAS. This method may probably provide a feasible way for soil moisture retrieval over basin scales.

Keywords： Soil moisture ; AMSR2 ; Soil emissivity ; Soil temperature ; The middle and upper reaches of the Heihe River Basin

PDF (9869KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

陆峥, 韩孟磊, 卢麾, 彭雪婷, 蒙莎莎, 刘进, 杨晓帆. 基于AMSR2多频亮温的黑河流域中上游土壤水分估算研究. 遥感技术与应用[J], 2020, 35(1): 33-47 doi:10.11873/j.issn.1004-0323.2020.1.0033

Lu Zheng, Han Menglei, Lu Hui, Peng Xueting, Meng Shasha, Liu Jin, Yang Xiaofan. Estimating Soil Moisture in the Middle and Upper Reaches of the Heihe River Basin based on AMSR2 Multi-brightness Temperature. Remote Sensing Technology and Application[J], 2020, 35(1): 33-47 doi:10.11873/j.issn.1004-0323.2020.1.0033

1 引 言

土壤水分是陆地表面与大气之间能量和水分交换过程中最活跃的要素之一，是少有的可以直接测量的参数[1]，其变化影响着全球水资源系统和生态环境系统的结构和演变，进而影响着人类社会的绿色健康发展[2]。在气象学和水文学中，表层土壤水分（地表向下0~5 cm）被广泛用于蒸散发以及降水、径流、下渗等水文过程中的其他参量的估算[3,4]，因此研究区域性的地表土壤水分空间分布及动态变化特征有着极其重要的意义[5]。

传统的土壤水分测量方法一般为烘干法或者运用站点土壤水分数据传感器等仪器进行实地测量，但通过这种手段很难获得大区域甚至全球性的土壤水分。被动微波遥感对地表土壤水分变化比较敏感, 可实现大尺度土壤水分的反演，有较高的时间分辨率, 且数据处理较为简单[6]。物体发射率又称辐射率或比辐射率，指物体的辐射能力与相同温度下黑体的辐射能力之比[7]。在微波频率范围内，水体单位的发射率（ε约0.5）比较小且动态变化范围很小，地表土壤的发射率相对较高（ε在0.6~0.99）且动态变化范围较大[8,9]，本文通过侦测发射率的差异探索了土壤水分的估算。

在星载被动微波遥感技术和土壤水分反演算法迅速发展的大背景下，搭载着第二代先进微波辐射成像仪AMSR2的“第一轮卫星计划之全球水圈变化观测卫星（GCOM-W1）[10]”于2012年5月18日由日本宇航局JAXA发射进入太空，并于2012年7月3日开始提供数据。AMSR2是一种圆锥式扫描微波辐射成像仪，每天的赤道过境时间约为1:30（降轨）和13:30（升轨），升轨和降轨数据能够在2 d内覆盖除极地以外的全球大部分地区；而中纬度地区由于受到地球曲率的影响，重访周期在1~3 d左右[11]。与其前身AMSR-E相比，天线反射器直径增大至2.0 m，以提高观测资料的空间分辨率；同时AMSR2增设了频率为7.3 GHz 的两个通道，目的在于定量分析AMSR2在陆地区域上受到RFI影响，从而可通过反演算法得到可靠的土壤水分分布[12]。

目前，AMSR2土壤水分有两个产品受到了广泛关注：日本宇航局的极化差异指数—土壤湿度指数查找表算法土壤水分产品（本文简称为JAXA产品）和阿姆斯特丹自由大学联合美国宇航局开发的陆表参数反演模型算法土壤水分产品（本文简称为LPRM产品）。前期的研究表明，JAXA和LPRM产品精度在很多区域都难以达到官方标称的精度（0.06 m3/m3）。例如，2016年陆峥[13]在黑河流域利用地面实测土壤水分数据验证了2012年7月至2014年12月期间AMSR2的两个算法产品的表现。验证结果显示，与地面实测数据相比，所有验证像元上两种土壤水分产品的均方根误差RMSE（Root Mean Square Error）普遍超过了0.1 m3/m3，相关系数R（Correlation Coefficient）也普遍难以达到0.5。JAXA产品动态变化范围较小，升轨产品的总体精度略高于降轨，相比地面实测数据均存在明显的低估，而LPRM产品动态范围较大，降轨产品在冻季不可用，在未冻季升轨产品精度高于降轨，相比地面实测数据有高估的倾向。除此之外，2016年Wu等[14]利用国际土壤水分观测网络ISMN（International Soil Moisture Network），验证了JAXA土壤水分产品在美国及其周边地区的精度，结果表明相对实测土壤水分值，JAXA土壤水分产品有明显的低估倾向，并且JAXA土壤水分产品在平原地区反演精度高于山区丘陵。总体上， JAXA土壤水分产品的RMSE为0.132 m3/m3至0.15 m3/m3。2015年Eunsang CHO等[15]在韩国内的9个站点上，验证出JAXA土壤水分产品与实测数据相比RMSE为0.10 m3/m3至0.21 m3/m3（平均0.15 m3/m3），R为0.10至0.47（平均0.31）。2015年Zeng等[16]利用中国青藏高原那曲的土壤水分观测网络[17]分别验证了冻、融季节的AMSR2的JAXA土壤水分产品，结果表明，JAXA升、降轨土壤水分产品在冻季的RMSE分别为0.041 m3/m3和0.052 m3/m3，明显低于未冻季的0.124 m3/m3和0.127 m3/m3。

以上验证结果表明，JAXA算法产品和LPRM产品，在精度上都存在较大的不足。JAXA建立查找表时地表温度取固定值293 K，很大程度上导致了产品动态变化范围较小，升轨产品的总体精度略高于降轨，相比地面实测数据均存在明显的低估；LPRM算法使用了37 GHz V极化亮温计算得出的土壤温度产品动态范围较大，降轨产品在冻季不可用，在未冻季升轨产品精度高于降轨，相比地面实测数据有高估的倾向。可见，两者对于温度的处理均存在不妥之处，这也为结果带来了巨大的不确定性[18]。

本文拟通过结合地面实测的土壤温湿度数据和AMSR2多频卫星观测亮温数据，建立未冻季中土壤水分与土壤发射率之间的定量映射关系，以实现估算未冻季土壤水分的目的。该方法被应用于估算中国西北部黑河流域中上游未冻季的土壤水分，并取得了较好的效果。我们希望未来能够寻找到普适性和扩展性更佳的参数，将此方法应用到中国西北部其他内陆河流域地区或者泛第三极局部地区。

2 研究区和数据

2.1　研究区和土壤水分观测网络介绍

研究区为中国西北部的黑河流域上游的八宝河流域及中游部分区域。中国西部属于典型的寒旱区，黑河流域作为其重要的内陆河流域，具有全球独特的、以水为桥梁和纽带的多层次自然景观，众多自然地理单元也交错地分布在流域内，对我国西部的区域生态水文影响巨大[19]。如图1所示，流域介于97.1°~102.0°E，37.5°~42.7°N间，总面积为14.3万km2[20]。流域高程范围869~5544 m，气候主要受中高纬度的西风带环流控制和极地冷气团影响，气候干燥，降水稀少而集中，多大风，日照充足，太阳辐射强烈，昼夜温差大，年平均气温约-1 °C，年降水量为500 mm[21]。总体上，形成了典型的半干旱高寒气候。黑河流域上游范围为100°~101.25°E，37.5°~38.5°N，高程介于2 132~4 890 m间，主要生长着呈片状、块状分布的灌丛、草地。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   研究区概况及土壤水分观测网络高程、位置和下垫面地类图

Fig.1   Location of sites over the Heihe River basin


黑河流域上游生态水文无线传感器网络WATERNET是在黑河流域生态水文过程综合遥感联合观测试验的背景下建设的[21,22]，其中上游观测网络位于黑河上游的八宝河流域，由中国科学院寒区旱区环境与工程研究所联合国内多家高校及研究机构布设[23]。 该观测网络于2013年7月开始提供数据，包含40多个节点（如图1），全部部署在黑河上游的八宝河流域。各节点观测频率为5 min，采样的土壤温度和土壤湿度观测分3层，包括4、10和20 cm。本工作采用的数据时间段为2013年7月1日至2014年12月31日，实测土壤温度和水分均采用4cm深度的数据。WSN（Wireless Sensor Network）总共包括4个0.25°×0.25°的AMSR2像元，本文中用WP（WSN Pixel）+编号的形式表示像元名称。由于本文中所有AMSR2卫星产品和GLDAS同化产品的空间分辨率均为0.25°×0.25°。所以，对于站点土壤水分和温度，落入一个0.25°×0.25°网格内的观测站点观测值，通过等权平均值法，代表该像元的面土壤水分/温度值。其中，站点观测温湿度值都采用了13：00~14：00和01：00~02：00时间段内的测量平均值，以与卫星过境时间相符。

2.2　卫星数据介绍

采用的被动微波遥感数据为AMSR2传感器的L3数据，时间段与WSN相同，具体包括5个波段的V极化亮温、JAXA土壤水分产品和 LPRM土壤水分产品。其中，JAXA土壤水分算法的核心思想在于通过极化差指数PI（Polarization Index）和土壤湿度指数ISW（Index of Soil Wetness）与土壤水分和植被含水量的关系建立与查找表[10]。AMSR2亮温产品和JAXA土壤水分产品下载于https://gcom-w1.jaxa.jp/。

LPRM算法核心思想在于假设MPDI（Microwave Polarization Difference Index）与土壤水分存在的定量强相关关系，通过土壤介电常数建立MPDI与植被光学厚度之间的表达关系式[24,25]。它包含3个子产品，分别通过6、7和10 GHz频率V和H极化亮温得到，研究使用了全部子产品，其下载地址为http://geoservices.falw.vu.nl/adaguc_portal_dev/。3个产品的分辨率均为0.25°×0.25°。AMSR2亮温范围为270~340 K，JAXA土壤水分范围为0~0.6 m3/m3，LPRM土壤水分范围为0~1 m3/m3。

为了避免因为无线射频干扰RFI（Radio-frequency Interference）的影响，而导致的过高或者过低的亮温现象，在整个过程进行之前，首先通过下式对显著的RFI进行了剔除[26]：

RI1=TBv6GHz-TBv10GHz
RI2=TBv7GHz-TBv10GHz

其中：RIi（i=1或2）和为RFI监测指数。若RIi>10 K，则认为存在显著的RFI影响，则剔除该处的亮温值。

对于JAXA和LPRM土壤水分产品，亦进行了异常值的剔除，相应的方案详见文献[13,18,27,28]。

2.3　其他辅助分析数据介绍

全球陆面同化系统GLDAS（Global Land Data Assimilation System）由美国宇航局NASA、戈达德空间飞行中心GSFC、美国海洋和大气局NOAA和国家环境预报中心NCEP联合开发，通过模型模拟与数据同化，生成全球地表状态变量和通量参数[29]。GLDAS数据可以从https://search.earthdata.nasa.gov/网站上依据需求的时间、空间范围检索并下载。采用的数据集为GLDAS_NOAH025 SUBP_3H (V001) Noah陆面模型 Level-4数据子集 (Noah V2.7)，其空间分辨率为0.25°×0.25°，时间分辨率为3 h，时间段与被动微波遥感土壤水分产品相同。采用了全天数据的算术平均值去表示土壤水分的日平均值，以用于估算土壤水分产品精度的验证和空间分布分析。

GTOPO-30数据由美国地质调查局厄洛斯数据中心（U.S. Geological Survey's EROS Data Center）研制，其数字高程模型DEM（Digital Elevation Model）数据常被用于气候建模、提取水系建模等功能[30]，空间分辨率为30 s，可以从https://lta.cr.usgs.gov/GTOPO30下载。在工作中，提取GTOPO-30数据的绝对高程作为地形辅助信息，用于估算土壤水分产品空间分布合理性的探讨。为了更加细致的探求地形因素对土壤水分反演的影响，在分析时GTOPO-30地形数据仍采用的是30″×30″的分辨率。

黑河流域土地利用覆被数据集基于我国国产卫星HJ/CCD，由中国科学院空天信息研究院遥感科学国家重点实验室研制[31]，可为用户提供2011~2015年的月度地表类型覆盖子数据集，空间分辨率为30 m。同时还根据黑河流域不同地物特征并且融入实地调研数据，使得分类体系更加准确和全面[32]。在本工作中，该地类数据作用有二：首先是提供黑河流域中上游下垫面信息的背景，二是与GTOPO-30高程数据协同辅助估算土壤水分产品的空间分布讨论。

3 方 法

3.1　理论背景

研究表明，在一定的地表覆盖植被、地形条件下，土壤发射率可以表达成土壤水分的函数[33,34,35,36]。土壤水分的反演即通过被动微波遥感传感器观测得到的亮度温度，按照一定的算法和步骤，利用辐射传输模型及其他有限的辅助数据分离或剔除各类影响因素，从而实现土壤水分的获取。常见的算法可分为经验算法、物理模型算法、半经验半物理算法和机器学习等智能算法。本文探索得出了一种行之有效的统计方法。如图1所示，八宝河流域作为本工作的研究区，绝大部分地类为低矮植被，在C和X波段植被的微波辐射可以忽略不计或近似为常数处理[13]。在未冻季中，我们假设土壤水分mv和土壤发射率ε之间存在线性相关性[37]：

mv=με+k

其中:μ和k为线性拟合参数。土壤发射率ε可以由下式获得[38]：

=TB/Ts

其中:TB为卫星观测的亮度温度，Ts为土壤有效温度。

具体的，首先在八宝河流域用AMSR2 6.9 GHz V极化亮温TBv6GHz和地面实测土壤温度Tground计算出土壤的地面发射率：

εground=TBv6GHz/Tground

再根据（3）式建立地面实土壤水分SMground和地面土壤发射率εground之间的关系，利用最小二乘法，得到参数μ和k：

SMground=μεground+k

在此，我们用AMSR2 5个波段（6.9、10.7、18.7、23.8和36.5 GHz） V极化亮温算得估算土壤温度Tsenor。相应的估算土壤发射率为：

εsenor=TBv6GHz/Tsenor

最后利用之前拟合得到的μ和k，通过公式（3）算出新的估算土壤水分：

SMsenor=μεsenor+k

由于冻土和融土的介电属性不同，导致二者的微波辐射特性差异巨大[39]，故该算法仅适用于融土，即估算土壤水分仅在未冻季有数据。根据黑河流域上游的实际情况，我们设定5、6、7、8、9、10月为未冻季，11月至第二年4月为冻季[40]。

3.2　土壤温度的估算

常用的通过被动微波遥感亮温估算土壤温度的方法之一是统计经验算法[41]，即通过大量的地面观测数据，运用数学统计分析方法建立两者之间的关系。该方法在大气、下垫面情况较为均一的区域具有较好的应用效果[42]。

参照文献[43]，我们使用黑河上游2013年7~10月和2014年5~10月未冻季期间的4个像元平均 -4 cm实测土壤温度与AMSR2 5个波段（6.9、10.7、18.7、23.8和36.5 GHz）V极化亮温分升降轨进行线性拟合，得出如下关系：

升轨数据：

Ts=-0.916×TBv6GHz+3.498×TBv10GHz-4.186×TBv18GHz+2.219×TBv23GHz+0.056×TBv37GHz+96.511

降轨数据：

Ts=0.199×TBv6GHz-0.418×TBv10GHz-0.698×TBv18GHz+0.592×TBv23GHz-0.070×TBv37GHz+12.426

表1的拟合结果显示，对于升轨数据，相关系数为0.73，RMSE为3.95 K；对于降轨数据，相关系数更高，为0.93，RMSE仅为1.32 K。

表1   AMSR2 5个波段（6.9、10.7、18.7、23.8和36.5 GHz）V极化亮度温度与实测土壤温度的拟合结果

Table 1  Fitness result of calculated land surface temperature and in-situ soil temperature of the algorithms

升轨降轨
RMSE/KRRMSE/KR
3.950.731.320.93

新窗口打开| 下载CSV


3.3　土壤水分映射关系构建与验证

在构建土壤水分的映射关系时，我们借鉴“十折交叉验证”的方案[44,45,46]。十折交叉验证（10-fold cross-validation）常用来测试算法准确性，最早出现在统计学和计算机学中。它的核心思想是把数据集分成10份，轮番地将其中9份作为训练数据，剩下的1份作为验证数据，进行试验。每次试验都会得出相应的正确率（或错误率）。最后，10次的结果的正确率（或错误率）的平均值作为对算法精度的估计。该方法的优点在于，可有效地减小系统误差、随机误差和粗差，使测试方法的准确度和精密度达到理论上最高[47,48,49]。

应用到本项工作上，即将黑河流域上游的4个像元看成单独的个体，轮流地将其中3个作为拟合像元，1个作为验证像元。利用2013年7月1日至2014年6月30日（总计一年）的实测土壤水分数据，拟合计算出来的相应的μ和k，并且分别统计该时间段内3个像元拟合过程中的RMSE、R和BIAS（偏差）以及剩下1个验证像元的RMSE、R和BIAS。经过4次拟合和验证后，检查每个验证像元的精度评估指数，若均达标，则取μ和k的平均值作为总体拟合参数，最终用作估算黑河流域上游土壤水分映射关系的系数。我们把这种方法称为四像元交叉拟合法（4-grid Cross-fitness）。采用四像元交叉拟合法，可以有效地减小地面土壤水分观测站点的系统误差、随机误差和粗差，使拟合结果的准确度和精密度达到理论上最高。在统计指数上，表现为平衡了每轮拟合的RMSE和R，并且减小了BIAS。

我们同时对比了“逐像元拟合后平均”和“四像元平均后拟合” 方法得到的结果。顾名思义，“逐像元拟合后平均”指首先在每个像元进行μ和k的拟合计算，对得到的结果进行等权平均；“四像元平均后拟合”指把4个像元看作一个整体，先在时间序列上先计算4个像元土壤水分、温度的均值，再进行μ和k的拟合计算。

4 结果与验证

4.1　结　果

本文基于WSN土壤水分和AMSR2计算的土壤发射率，构建线性经验关系，通过黑河流域上游的4个被动微波遥感像元上2013年7月1日至2014年6月30日内的实测土壤水分和土壤温度数据，采用四像元交叉拟合法，以获得映射关系的最佳拟合系数，并以此估算出了黑河流域上游及中游部分地区的土壤水分。同时，对比了四像元平均后拟合法以及逐像元拟合后平均法的结果，证实了四像元交叉拟合法的表现最佳。

升轨估算土壤水分关系表达式为：

SMA=-2.2687εA+2.5188

降轨估算土壤水分关系表达式为：

SMA=-3.1537εA+3.3222

我们在2014年7月1日至2014年10月31日的时间段内（共4个月，非冻季），将估算土壤水分在4个验证像元上与实测土壤水分进行了比较，同时JAXA官方土壤水分产品和LPRM的3个土壤水分产品也一并参与了比较，以分析估算土壤水分的优缺点。随后在2013年7月1日至2014年12月31日时间段（1.5 a)内定性地分析了所有土壤水分的时间序列。最后比较了整个流域上游及中游部分地区的估算土壤水分与GLDAS土壤水分产品的空间分布。

图2和图3分别是基于3种方法利用升、降轨数据得到的估算土壤水分与实测土壤水的散点图。从图中我们可以看出，利用四像元交叉拟合法得到的估算土壤水分的点位空间最为宽广，并且其点分布相对1：1的参考线更加对称。并且，由四像元交叉拟合法得到的估算土壤水具有最大的动态变化范围，且与实测土壤水分的RMSE和BIAS最小。

图2

新窗口打开| 下载原图ZIP| 生成PPT

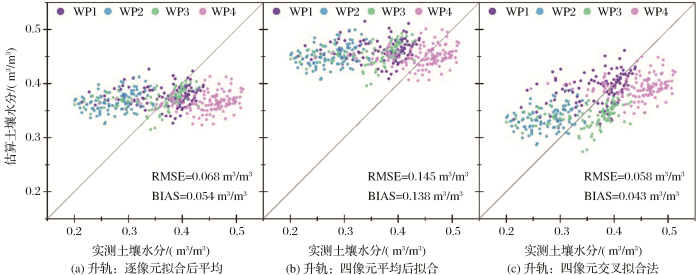

图2   2013.7.1-2014.6.30内升轨3种拟合方法得到的估算土壤水分与实测土壤水分散点图

Fig.2   Scatter plots of estimated soil moisture of three kinds of fitness methods comparing with in-situ soil moisture for ascending orbits from 1st Jul, 2013 to 30th Jun , 2014


图3

新窗口打开| 下载原图ZIP| 生成PPT

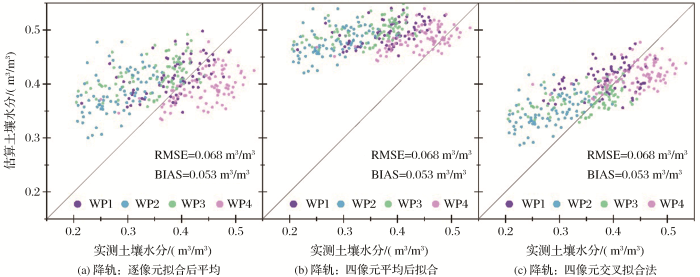

图3   2013年7月1日~2014年6月30日内降轨3种拟合方法得到的估算土壤水分与实测土壤水分散点图

Fig.3   Scatter plots of estimated soil moisture of three kinds of fitness methods comparing with in-situ soil moisture for descending orbits from 1st Jul, 2013 to 30th Jun , 2014


表2统计了拟合过程中3种方法的精度指标。首先对每轮在3个像元上拟合后得到参数，在剩下1个像元上计算出的估算土壤水分进行了验证，升、降轨数据均达标。随后利用拟合参数平均值，在4个像元上分别计算得到了估算土壤水分，再次利用实测土壤水分进行了验证。最终的验证结果表明，四像元交叉拟合法有一定的精度，升轨数据在4个像元上的RMSE分别为0.084 m3/m3，0.085 m3/m3，0.069 m3/m3，0.127 m3/m3，除WATER-NET 1外全部低于0.085 m3/m3。降轨数据更佳，4个像元上的RMSE分别为0.050 m3/m3，0.052 m3/m3，0.058 m3/m3和0.093 m3/m3。升、降轨数据的BIAS绝对值除了在WATER-NET 1上超过了0.1 m3/m3，其他均在0.1 m3/m3以下。另外需要指出的是，各轮验证的R并不是很高，这也是后续改进的重点。

表2   2013年7月1日~2014年6月30日内3种拟合方法的表现统计表

Table 2  Performance statistics of the 4-grid cross-fitness (1st July, 2013 – 30th June, 2014)

升轨降轨
轮次验证像元每轮验证最终验证每轮验证最终验证
RMSERBIASRMSERBIASRMSERBIASRMSERBIAS
1WATER-NET 40.0620.2670.0170.0840.264-0.0540.0450.5920.0220.0500.497-0.053
2WATER-NET 30.0510.379-0.0240.0850.3750.0740.0440.435-0.0210.0520.5400.080
3WATER-NET 20.0670.350-0.0530.0690.2450.0300.0510.486-0.0330.0580.4880.056
4WATER-NET 10.0600.323-0.0060.1270.178-0.1080.470.5980.0090.0930.468-0.090

注：“每轮验证”指每轮经过3个像元拟合后，利用拟合得到的系数获得估算土壤水分后，在第4个像元上的验证；“最终验证”指上述4轮验证均达标后，利用拟合参数平均值得到的估算土壤水分分别在4个像元上的验证；表中RMSE和BIAS的单位为m3/m3

新窗口打开| 下载CSV


4.2　土壤水分时间序列对比验证

本小节利用2014年7月1日至2014年10月31日非冻季的WSN土壤水分，验证了黑河流域上游4个像元上估算土壤水分的表现。同时， JAXA官方土壤水分产品、LPRM的3个土壤水分产品，GLDAS土壤水分产品，以及实测土壤水分数据也一同参与比较。表3为该时间段内验证的总体表现统计表。4个像元上的平均验证结果显示，升轨估算土壤水总体精度不如降轨估算土壤水（RMSE和BIAS的绝对值更大，R更差），升、降轨估算土壤水相对实测土壤水总体上均有些低估（平均BIAS为负）。我们认为降轨数据精度高于升轨数据的原因，很大程度上是因为降轨土壤水分估算过程中用到的由AMSR2 5个波段（6.9、10.7、18.7、23.8和36.5 GHz）V极化亮温计算得出土壤温度与实测数据有较好的相关性（其R高达0.93），而升轨数据的R仅为0.73。很大程度上是由于1：30时的土壤水分的空间异质性比13：30更小，并且土壤温度与植被冠层温度差异更小。但降轨数据缺失较多。

表3   2014年7月1日~2014年10月31日时间段内各土壤水分产品验证表现统计表

Table 3  Performance statistics of the retrieved soil moisture from 1st July, 2014 to 31st Oct., 2014

产品名称升轨降轨
RMSERBIASRMSERBIAS
WATER-NET 1JAXA0.2710.432-0.2660.3220.377-0.317
LPRM_C10.529-0.0020.5100.3600.1730.313
LPRM_C20.5430.0380.5260.3770.1920.332
LPRM_X0.1820.2830.1360.2320.4050.191
GLDAS0.094-0.402-0.0740.130-0.386-0.119
估算土壤水分0.0400.3020.0140.0290.651-0.014
WATER-NET 2JAXA0.2290.418-0.2220.2440.021-0.237
LPRM_C10.622-0.0580.6020.486-0.1110.425
LPRM_C20.635-0.0360.6180.511-0.0900.451
LPRM_X0.2020.5950.1630.3250.1670.277
GLDAS0.0740.352-0.0580.0730.369-0.057
估算土壤水分0.0640.6230.0510.0710.5100.055
WATER-NET 3JAXA0.1770.440-0.1550.2360.319-0.223
LPRM_C10.5440.4670.5240.3810.4440.339
LPRM_C20.5610.4780.5430.4100.4490.366
LPRM_X0.1450.3000.0950.2310.5720.198
GLDAS0.1410.415-0.1330.1400.379-0.130
估算土壤水分0.0430.2790.0130.0590.6220.040
WATER-NET 4JAXA0.2990.535-0.2880.3330.439-0.321
LPRM_C10.4910.3210.4680.3490.5240.296
LPRM_C20.5070.2950.4850.3800.5170.325
LPRM_X0.153-0.0770.0240.2130.4160.156
GLDAS0.2200.2670.0440.2190.222-0.201
估算土壤水分0.1070.212-0.0600.0810.396-0.0357
WATER-NET 1~4 4个像元上的平均JAXA0.2420.472-0.2350.2830.357-0.277
LPRM_C10.5390.276-0.5190.3890.351-0.337
LPRM_C20.5540.288-0.5360.4130.358-0.361
LPRM_X0.1550.300-0.1040.2420.447-0.199
GLDAS0.1320.2270.1210.1410.2010.131
估算土壤水分0.0470.3780.0040.0370.6660.009

注：表中RMSE和BIAS的单位为m3/m3

新窗口打开| 下载CSV


与JAXA、LRPM和GLDAS土壤水分产品的比较中，本文估算土壤水分的RMSE在所有参与验证的土壤水分产品中最低，升、降轨数据各达到了0.047 m3/m3、0.037 m3/m3，均好于JAXA、LPRM和GLDAS土壤水分产品。BIAS的绝对值也是最小的，升、降轨分别为0.004 m3/m3和0.006 m3/m3，表明估算土壤水分与实测土壤水的偏差非常小。降轨估算土壤水分的R在所有产品中最高，升轨估算土壤水分的R稍小于JAXA土壤水分产品。所以，与地面实测湿度数据的比较显示，估算土壤水分的结果整体上要优于JAXA产品、LPRM 3个产品以及GLDAS的产品。

整个一年半（2013年7月1日至2014年12月31日）非冻季的时间序列曲线对比图如图4（升轨数据）和图5（降轨数据）所示。总体上，估算土壤水分和GLDAS土壤水分与实测数据最为接近，且估算土壤水分的值域空间和浮动范围与实测数据最为接近。

图4

新窗口打开| 下载原图ZIP| 生成PPT

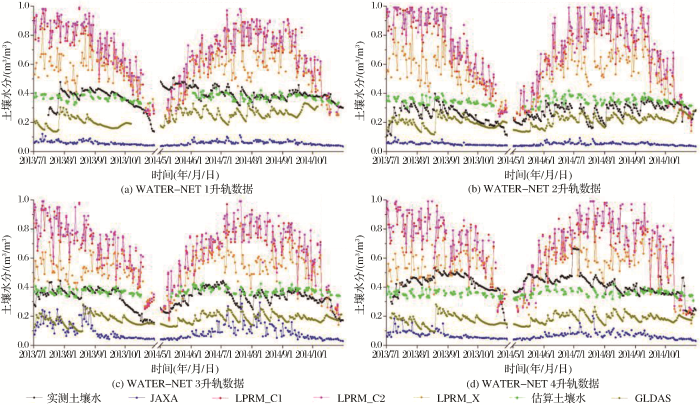

图4   2013年7月1日-2014年12月31日内升轨土壤水分的验证时间序列图（估算的土壤水分，JAXA产品，LPRM C1、C2和X波段产品，GLDAS土壤水分产品与实测土壤水分的比较）

Fig.4   Time-series plots of the retrieved soil moisture for descending orbits (retrieved soil moisture along with JAXA, LPRM C1-band, C2-band, X-band, GLDAS soil moisture and in-situ soil moisture) from 1st July, 2013 to 31st Dec., 2014


图5

新窗口打开| 下载原图ZIP| 生成PPT

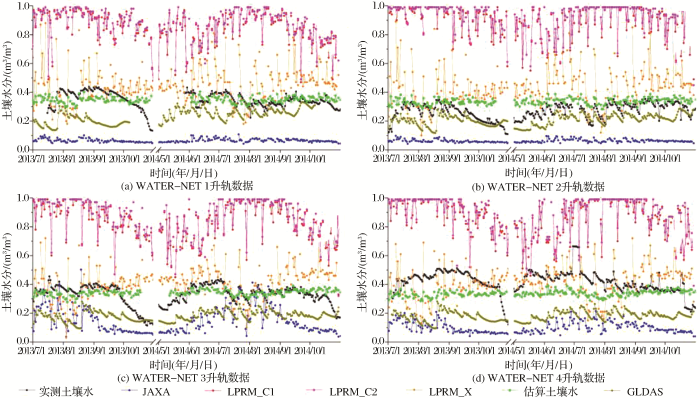

图5   2013年7月1日-2014年12月31日内降轨土壤水分的验证时间序列图（估算的土壤水分，JAXA产品，LPRM C1、C2和X波段产品，GLDAS土壤水分产品与实测土壤水分的比较）

Fig.5   Time-series plots of the retrieved soil moisture for descending orbits (retrieved soil moisture along with JAXA, LPRM C1-band, C2-band, X-band, GLDAS soil moisture and in-situ soil moisture) from 1st July, 2013 to 31st Dec., 2014


具体的，JAXA产品在冻季与实测土壤水分很接近，但是整体上基本没有季节变化，动态变化范围很小。3个LPRM产品的值域很广（约0.2~0.99 m3/m3），在未冻季其时间序列曲线走势与实测数据较为吻合，但相对实测土壤水，存在高估的情况。而相对实测数据，GLDAS土壤水分产品则存在低估的现象，但是其变化趋势相对JAXA和LPRM产品与实测土壤水分最为接近。升、降轨估算土壤水分与实测数据较为接近，且能够反映出实测数据的升降细节变化和走势。特别地，估算土壤水分对实测土壤水分的上升都很敏感。

4.3　土壤水分空间分布的比较

为了更好地分析升、降轨估算土壤水分的时空分布特征，我们计算了2014年7月1日至2014年10月31日估算土壤水分在黑河流域中上游15个像元的空间分布（如图6）。

图6

新窗口打开| 下载原图ZIP| 生成PPT

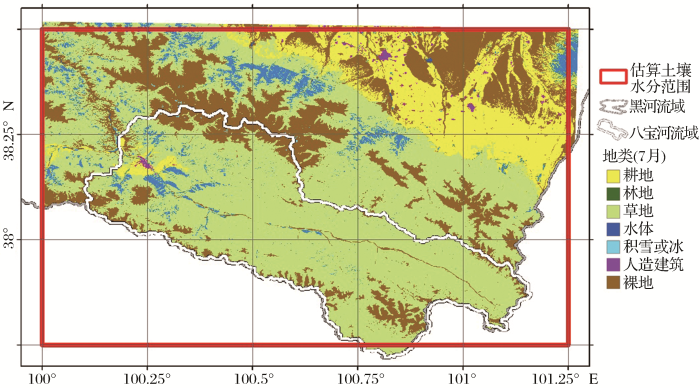

图6   估算土壤水分范围及下垫面地类信息图

Fig.6   Boundaries and landcover map of the retrieved soil moisture


在4.2的验证中，我们发现了GLDAS能够在一定程度上捕获实测土壤水分的季节变化。另外，之前的大量研究表明[50,51,52,53,54]，GLDAS土壤水分在中国范围内的半干旱高寒气候区域内有着较高的精度和与站点观测土壤水最为接近的空间分布格局。所以本文引入了GLDAS土壤水分数据，辅助分析估算土壤水分的表现。不过，宋海清等[51,53,54]的研究也表明，GLDAS土壤水分在中国西部的半干旱高寒气候区内，相比实测土壤水分存在着明显的低估。这些研究与本节前两部分验证工作得到的结论相同。故本文仅就土壤水分的时空变化趋势进行了比较和分析，对于值域空间没有进行深入的讨论。在分析的过程中，运用了GTOPO-30 DEM数据，以更好地探究地形因素（尤其是地表粗糙度）对估算土壤水分的影响。图7展示了2014年7~10月的每月第一日的估算土壤水空间分布。首先，从纵向时间序列上来看，整个黑河流域中上游的升轨估算土壤水分在此时间范围内的空间分布与GLDAS土壤水分产品较为相近。降轨估算土壤水分在2014年7月1日无数据，但是9月1日整体土壤水分比8月1日有所升高，10月1日又稍有回落，这个趋势与GLDAS一样。

图7

新窗口打开| 下载原图ZIP| 生成PPT

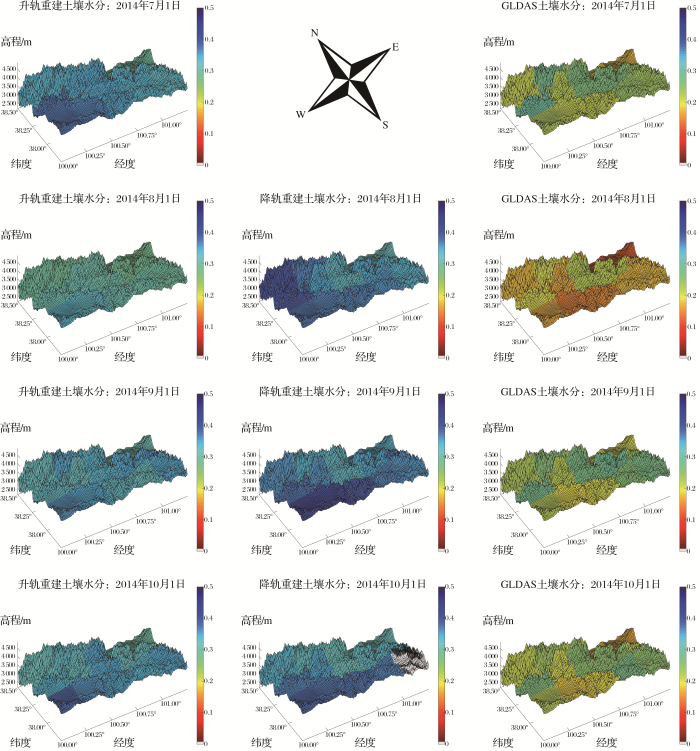

图7   2014年7~10月的每月第一日升、降轨估算土壤水分和日平均GLDAS土壤水分在黑河流域中上游的空间分布图（7月1日降轨无数据）

Fig.7   Spatial distribution maps of the retrieved soil moisture for both ascending and descending orbit and daily-averaged GLDAS soil moisture in the middle and upper reaches of the HRB (On 1st July, 1st Aug., 1st Sept. and 1st Oct., 2014. No data on 1st July for the descending orbit)


其次，从每日的两者对比来看，估算土壤水与GLDAS土壤水基本上都呈现了土壤水分“西高东低”的趋势，两者土壤水分较高的值基本都是沿八宝河河道和河槽的方向分布。估算土壤水分的高值主要出现在西南角，这一点与GLDAS相对干燥有所不同。从高程分布上看，西南一隅为地势低洼处，坡面汇流和壤中流作为供给水源使得西南部长期保持湿润；从微地形看，多条发育于东北山区的集水线交汇以此。考虑到以上两点。因此我们认为估算土壤水分具有更高的可靠性。相对于升轨数据，降轨数据的空间格局与GLDAS土壤水分更为相近，这也符合上一节中降轨估算土壤水精度更高的结论。

此外，在GLDAS土壤水分的空间分布中，位于最东北角的像元土壤水分最为干燥。但是在估算土壤水分地图上没有这么明显。从图6中可以发现，整个黑河流域中上游的地表分类基本都是草地或者灌木，只有东北角有一小部分农田。之前的部分研究表明，GLDAS土壤水分在农田地类中的计算准确度和不确定性差异很大[55,56]，尤其是在海拔较高的高寒区[57]。 对于估算土壤水分，4天中东北角的值均低于临近像元，并且空间连续性较好。考虑到其海拔在所选区域内为最高值并且明显的分水线贯穿其中，我们认为该分布模式有一定的准确性。

5 结 语

本研究利用AMSR2卫星的多频亮度温度数据，通过黑河流域上游的4个被动微波遥感像元上2013年7月1日至2014年6月30日内的地面实测土壤温湿度数据，采用四像元交叉拟合法，寻找到了土壤水分映射关系的拟合参数。同时借助AMSR2 5个波段（6.9、10.7、18.7、23.8和36.5 GHz）V极化亮温计算出了土壤温度，并应用于黑河上游八宝河流域及中游部分地区的土壤水分反演中。经过与WSN土壤水分数据的验证和JAXA查找表算法土壤水分产品、LPRM 3个子土壤水分产品和GLDAS土壤水分产品的时空对比，表明估算土壤水分有较高的精度和较为准确的空间分布格局。总体上，亮点有二：

(1)通过四像元交叉拟合法获取了经验关系的映射参数，有效地减小地面土壤水分观测站点的系统误差、随机误差和粗差，经验证，拟合结果的准确度和精度较其他拟合方法较高。该方案可为未来遥感反演中经验关系的获取提供借鉴。

(2)通过多频亮温获得了地表温度，与地面观测相比相关性均高于0.7，且降轨数据的RMSE低至1.3 K。

本项工作的成果，可为流域尺度的土壤水分反演与监测提供了一种可行之路，也可用于其他水文、气象、农业和林业等多个领域的研究和实际应用中。

第三节也曾提到，当下土壤水分的反演是通过被动微波遥感传感器观测到的微波亮温，按照一定的算法和流程，加以有限的辅助数据，剔除影响土壤水分精度的因子，最终得到置信度较高的土壤水分。主要方法分为4类，经验统计算法、物理模型算法、半经验半物理算法和机器学习等智能算法。本文即依据有限的卫星和地面观测数据，探索得出了一种简单有效的拟合经验关系。估算的土壤水分方法目前只是在黑河流域中上游得以实现，能否推广到其他区域，还需要大量的地面实测土壤温湿度网络数据加以改进和验证。同时，该算法的精度也受限于多频亮温对温度的拟合，其扩展性亦需要未来在更多、更广、更复杂的下垫面环境实践。另外，机器学习与大数据挖掘在地学方面的应用愈演愈烈[58,59]，文章数量在各大地学会议（如IGARSS、AGU）中也激增。未来，我们憧憬着这种经验关系能够和物理模型、人工智能反演算法更加紧密的结合，如利用此经验关系为机器学习预处理或后处理过程中提供行之有效的参数化方案。
