摘要

为了提升海上油膜与其他目标的可分离程度，提出基于特征值分解的一种新的极化特征G，该特征不仅能够反映集合中不同目标之间的极化状态，还能够描述不同散射类型在统计意义上的不纯度。若某个区域中去极化状态越弱，不纯度越低，则该区域中新极化特征G的值越低。利用两景Radarsat-2全极化SAR (Synthetic Aperture Radar)影像对新特征的有效性进行实验验证。结果表明：海水具有较小的特征值，油膜具有较大的特征值，生物膜的特征值介于两者之间。且与span、 $\bar{α}$ 、P、A、CPD等5种经典的极化特征相比，新特征在图像对比度、局部标准偏差及概率密度曲线等三个指标上均有更好的表现，不仅能区分生物膜（植物油模拟）与原油，且具有更好的抑噪性。

关键词： Radarsat-2 SAR ; 极化特征 ; 特征值分解 ; 不纯度 ; 溢油检测

Abstract

In order to improve the separability of oil film and other targets, a new polarization feature G based on eigenvalue and eigenvector decomposition is proposed. The new feature can not only reflect the polarization states between different targets in the corresponding set, but also has the ability to describe the statistical information impurities of the different scattering types. If the depolarization state was weaker, the impurities were smaller, then the value of the new polarimetric feature G in the specific region would be lower. Two sets of Radarsat-2 fully Pol-SAR (Polarimetric Synthetic Aperture Radar) data are used to verify the validity of the new feature G. The results show that there is a small eigenvalue in the seawater, a large eigenvalue in the oil film, the eigenvalue of the biofilm is between the oil film and seawater. In addition, the new feature G have better performance than span, $\bar{α}$ , P, A and CPD in the image contrast, local standard deviation and probability density curve, which proves that the new feature G not only can distinguish bio-film(simulated by plant oil) and crude oil, but also has a good noise suppression ability.

Keywords： Radarsat-2 SAR ; Polarization feature ; Eigenvalue decomposition ; Impurity ; Oil spill detection

PDF (4437KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

任慧敏, 宋冬梅, 王斌, 甄宗晋, 刘斌, 张婷. 基于新极化特征参数的SAR海洋溢油检测. 遥感技术与应用[J], 2020, 35(4): 934-942 doi:10.11873/j.issn.1004-0323.2020.4.0934

Ren Huimin, Song Dongmei, Wang Bin, Zhen Zongjin, Liu Bin, Zhang Ting. New Polarimetric Feature Parameter for Marine Oil Spill Detection in SAR Images. Remote Sensing Technology and Application[J], 2020, 35(4): 934-942 doi:10.11873/j.issn.1004-0323.2020.4.0934

1 引言

随着海洋运输业的不断发展，由管道破裂、油轮碰撞及钻井平台炸裂引起的海上溢油事故频繁发生。自1970年以来，全球万吨以上的溢油污染事故几乎年年发生，因此如何对海面油膜进行有效的检测显得尤为重要。目前用于溢油检测的传感器有可见光、红外^[1]、紫外^[2]、激光荧光^[3]以及微波^[4]传感器等。其中星载SAR由于具有全天时、全天候并可穿云透雾的能力而被广泛应用^[5]。

油膜在SAR影像中呈暗斑状，这是由于漂浮在海面上的油膜抑制海面毛细波和短重力波，降低海面粗糙度，从而减弱雷达后向散射信号所导致^[5]。传统的单极化SAR溢油检测分三步：暗斑检测、特征提取以及油膜识别^[6]。随着极化方式的多样化，基于全极化SAR的溢油检测方法不断发展。相比于单极化SAR，全极化SAR不仅含有后向散射信息，而且还包含极化信息，能够有效地获取海面目标的全极化散射特性，更全面地反映海面目标的几何形状和物理特性^[7-8]。

近年来，很多研究证实了极化特征在溢油检测中的有效性。Skrunes等^[9]利用同极化功率比(co-pol power ratio, $γ_{c o}$ )检测溢油，认为油膜比海水具有更高的 $γ_{c o}$ ; Skrunes等^[10]利用逆熵观察植物油与矿物油之间的差异; Nunziata等^[11]将极化度(degree of polarization, DOP)应用于溢油检测，认为能以0.45为阈值区分油膜与海水; Zhang等^[12]利用一致性参数(Conformity Coefficient, $μ$ )将油膜与海水/类油膜进行二值分割; Velotto等^[13]将同极化相位差的标准差(Co-polarized Phase Difference, CPD)应用于溢油检测，分析了海水、油膜与生物膜间CPD的差异; 段冰等^[14]研究了交叉极化在矿物油膜与生物油膜间的差异; Migliaccio等^[15]利用三分量分解，比较了 $H / A / α$ 溢油检测的能力; Nunziata等^[16]将基座高度(Pedestal Height, PH)应用于溢油检测，认为海水比油膜具有较小的PH值; Allian等提出两个用来描述自然媒质特征的参数SERD与DERD，郑鸿磊等^[17]通过实验证明可以通过SERD与DERD区分油膜与海水。

极化特征反映了目标的散射特性^[18-20]，因此比统计特征能更好地提取溢油信息。本文基于特征值分解提出了一个新的极化特征参数G，该特征用来描述不同散射类型在统计意义上的不纯度，若不纯度越小，则G越小，若不纯度越大，则G越大，当不纯度为0时表明对应集合中的散射机制类别一致。新特征G通过目标分解理论得到不同散射机制类别，通过计算该像素的主导散射机制在统计意义上的不纯度提取溢油信息。为了验证新特征的有效性，将新特征G与span、 $\bar{α}$ 、P、A、CPD等5种极化特征进行对比，并采用图像对比度、局部标准偏差及概率密度曲线3个指标进行评价，分析不同特征对油膜与其他目标的区分能力。

2 研究方法与评价指标

2.1 数据介绍

本次实验选取的是两景Radarsat-2全极化影像，该数据成像模式为精细四极化。其中数据集1是在墨西哥湾获得的，数据集2是在位于斯塔万格西北部的Frigg油田中获得的。此外，Radarsat-2的成像模式对HH，VV，HV和VH通道都提供单视复数据，且该模式下的数据只有-35 dB的基底噪声。

图1和表1分别给出了两个数据集的相关子场景的原始强度图像（VV通道）与影像在精细四极化模式下的成像参数。其中，图1左侧的数据集1中有海水和油膜，数据集2中有海水、植物油、乳化油和原油。

图1

新窗口打开| 下载原图ZIP| 生成PPT

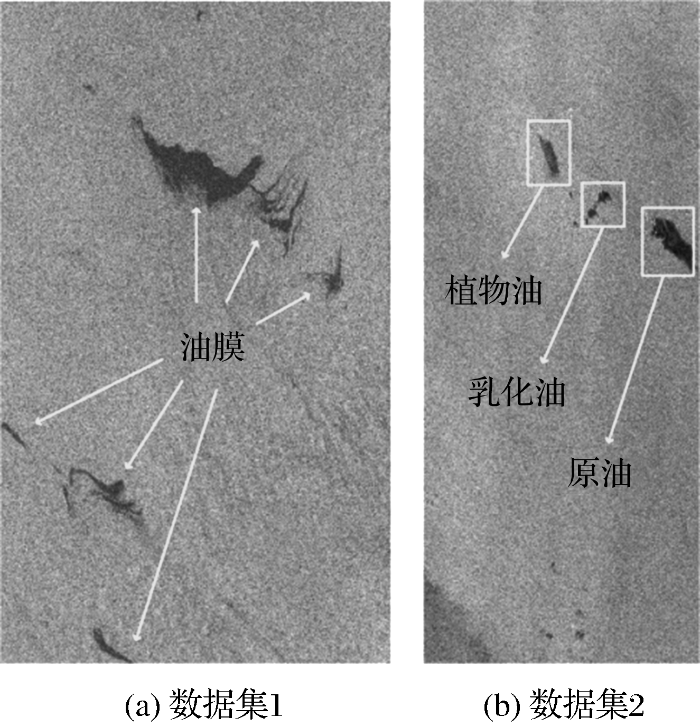

图1 Radarsat-2全极化成像模式中VV通道的强度图像

Fig.1 Intensity images of VV channel from Radarsat-2 in quad-polarization imaging mode

表1 两景Radarsat-2数据集的成像参数

Table 1 Imaging parameters of two Radarsat-2 datasets

数据集	数据一	数据二
产品类型	SLC	SLC
拍摄日期	2011-05-08	2011-06-08
成像时间	UTC 12:01:25	UTC 17:27:52
聚束方式	FQ23	FQ15
极化方式	HH,VV,HV,VH	HH,VV,HV,VH
空间像素	4.73m×4.95m	4.73m×4.81m
入射角	41.9°~43.3°	34.5°~36.1°

新窗口打开| 下载CSV

2.2 基础理论介绍

2.2.1 散射矩阵与相干矩阵

极化散射矩阵S能完整描述SAR目标的电磁散射特性，其定义如公式（1）所示^[21-23]：

S = [\begin{matrix} S_{H H} & S_{H V} \\ S_{V H} & S_{V V} \end{matrix}]

（1）

其中： $S_{H V}$ 代表水平极化发射，垂直极化接收； $S_{V H}$ 代表垂直极化发射，水平极化接收； $S_{H H}$ 代表水平极化发射与接收； $S_{V V}$ 代表垂直极化发射与接收。

当满足互易性定理时，有 $S_{H V} = S_{V H}$ ，此时Sinclair散射矩阵可利用Pauli基分解得到目标散射矢量k：

k = \frac{1}{\sqrt[]{2}} {[\begin{matrix} S_{H H} + S_{V V} & S_{H H} - S_{V V} & 2 S_{H V} \end{matrix}]}^{T}

（2）

相干矩阵 $T_{3}$ 可以由目标矢量k与自身共轭转置矢量的外积生成， $T_{3}$ 定义为：

T_{3} = 〈k * k^{* T}〉

（3）

其中， $* T$ 与 $*$ 分别为共轭转置与共轭， $〈∙〉$ 为整体平均值。

2.2.2 特征值分解

基于目标分解理论^[24-25]，将相干矩阵 $T_{3}$ 进行特征值分解，对角化后的 $T_{3}$ 为：

T_{3} = U_{3} Σ U_{3}^{- 1}

（4）

其中： $Σ$ 是3×3的非负实对角阵，有特征值 $λ_{1} \geq λ_{2} \geq λ_{3} \geq 0$ ， $U_{3} = [\begin{matrix} e_{1} & e_{2} & e_{3} \end{matrix}]$ 是3×3特殊酉矩阵 $S U (3)$ ，其中 $e_{1}$ , $e_{2}$ , $e_{3}$ 分别是 $T_{3}$ 的特征矢量，则 $T_{3}$ 被重新定义为：

T_{3} = \sum_{i = 1}^{3} λ_{i} e_{i} ∙ e_{i}^{* T}

（5）

该过程对应于将 $T_{3}$ 展开为3个相互独立的目标之和，每个目标对应一种确定的散射机制。确定的散射机制成分i在整个散射过程中所占的权重由特征值 $λ_{i}$ 决定，而散射机制的类型则与归一化特征矢量 $e_{i}$ 有关。

2.3 极化SAR溢油检测的新特征

2.3.1 新特征的定义

基于特征值与特征向量分解，本文提出一种新的极化特征G，定义为：

G = 1 - \sum_{i = 1}^{3} p_{i}^{2}

（6）

其中： $p_{i}$ 对应特征值 $λ_{i}$ 获得的伪概率，满足 $p_{i} = \frac{λ_{i}}{\sum_{i = 1}^{3} λ_{i}} = \frac{λ_{i}}{λ_{1} + λ_{2} + λ_{3}}$ ，且 $p_{1} + p_{2} + p_{3} = 1$ , $λ_{1} \geq λ_{2} \geq λ_{3} \geq 0$ ；由于特征值是旋转不变的，新特征G也是旋转不变的。

一种极端情况是，若极化特征G中只有一个非零特征值 ( $λ_{1} \neq 0, λ_{2} = λ_{3} = 0$ )，此时相干矩阵 $T_{3}$ 就退化为由Sinclair矩阵定义的点目标的散射；另一种极端情况是，若极化特征G中所有的特征值均不为零且相等( $λ_{1} = λ_{2} = λ_{3} \neq 0$ )，则相干矩阵 $T_{3}$ 就代表一种完全去极化的随机散射状态。而介于这两种极端情况之间的目标是部分极化的，此时相干矩阵的非零特征值的数量大于1且彼此不相等。

2.3.2 新特征G的机理

新特征可以描述各种不同散射类型在统计意义上的不纯度，如果不纯度越低，则对应散射机制的有序程度就越高，G值也就越小；反之，若不纯度越高，则对应散射机制的有序程度就越低，G值也就越大；当不纯度达到最小值时表明对应集合中的散射机制类别一致；当不纯度达到最大值时表明集合中的目标散射呈现随机噪声状态。

从极化状态来看，G值较低时，可以认为系统是弱去极化的，主导散射机制可以看成特定等效点的目标散射机制，据此可以选择最大特征值对应的特征向量，而忽略其他特征向量。但当G的值较高时，集合内的平均散射体呈现去极化状态，且不再存在单个散射目标，这需要考虑来自整个特征值分布谱的所有可能点目标散射类型的混合比例。当G的值进一步增大，从极化测量数据中可以识别的散射机制的数目也将逐渐减少。当G达到最大值时极化信息为零，此时目标散射完全是随机噪声过程。

在溢油影像中，干净海水由布拉格散射占主导，散射机制较单一，此时相干矩阵 $T_{3}$ 中存在一个较大的特征值，因此新特征G的值接近于0。浮油与生物膜的散射机制较为复杂，除布拉格散射外还具有其他的散射机制，如镜面散射等，此时相干矩阵 $T_{3}$ 中存在两个或三个非零特征值，因此浮油与生物膜的G值都大于清洁海水的G值。除此之外，油膜与生物膜呈现部分极化状态，需要考虑测量数据内所有可能点目标散射类型的混合比例，而生物膜从测量数据中可以识别的散射机制数目比油膜中的多，去极化状态弱，因此G值介于浮油与海水之间。

2.4 新特征效能的评价

为验证新特征的有效性，本研究从图像对比度、局部标准偏差及概率密度曲线三个方面进行评价，分析新特征的溢油检测能力。

2.4.1 图像对比度

遥感图像中地物类型的分类主要基于地物间的差异。一般而言，差异越大，准确分类的概率越高。若地物类型不同，那么像素的特征值也将不同。为了更好的度量新特征提取溢油信息的能力，定义油膜与其他目标之间的图像对比度^[26]为：

C_{i} = |\frac{M_{i, o i l} - M_{i, o t h e r}}{M_{i, o i l} + M_{i, o t h e r}}|

（7）

其中： $M_{i, o i l}$ 表示在不同极化特征下油膜区域的平均值， $M_{i, o t h e r}$ 表示在不同极化特征下海水或生物油膜等其他目标区域的平均值，i代表G、span、 $\bar{α}$ 、P、A与CPD六个极化特征。 $C_{i}$ 的取值在0到1之间， $C_{i}$ 值越大，说明不同研究对象之间的对比度越高。如果图像对比度越大，则该特征就越有利于提取海面油膜，即更适合于溢油检测。

2.4.2 局部标准偏差STD

不同特征的局部标准偏差值^[27]可用于测量噪声的抑制能力。该方法首先将不同特征下的图像按照感兴趣区域分割成大小相等的子块，计算每个子块的局部均值(LM)与局部标准差(LSD)：

L M = \frac{1}{N} \sum_{i = 1}^{N} X_{i}

（8）

L S D = \sqrt[]{(\frac{1}{N - 1} \sum_{i = 1}^{N} {(X_{i} - L M)}^{2})}

（9）

式中： $X_{i}$ 为图像子块第i个像素的特征值，N为图像子块的像素总数。计算出整幅图像中不同类别下的所有子块的标准差，并在最大与最小局部标准差值之间建立若干区间，选择子块数最多的区间的局部标准差的平均值作为最后的局部标准偏差。若局部标准偏差值较小，则影像的噪声越小，证明该特征在提取溢油信息方面具有较好的抑噪性。

2.4.3 概率密度曲线PDF

概率密度曲线能够定量地显示每个特征区分油膜与其他目标的能力。在曲线中，X轴表示特征值，Y轴表示相应特征值下的像素总数。实际上，概率密度曲线能够给出一维特征空间条件下，感兴趣区域中的油膜与其他目标之间的概率密度分布，并且通过不同目标之间的可分离程度反映不同极化特征提取溢油信息的能力，从而得出较优的极化特征。

3 结果与分析

3.1 新特征G用于溢油检测的结果

从图1中可以看出，仅凭单极化SAR影像无法准确地辨别油膜与其他目标，因此有必要提取影像的极化特征以增强目标的可分性。将本文构建的新特征G应用于数据集1，发现该特征可以很好地区分油膜与海水。而在数据集2中，新特征可以很好地区分生物膜与矿物油。

3.1.1 实验1：油膜与海水的区分

对墨西哥湾一景全极化SAR影像（数据集1）提取新特征G，如图2所示，发现在该特征图中油膜清晰可见，且该特征能反映由风引起的海水波动。

图2

新窗口打开| 下载原图ZIP| 生成PPT

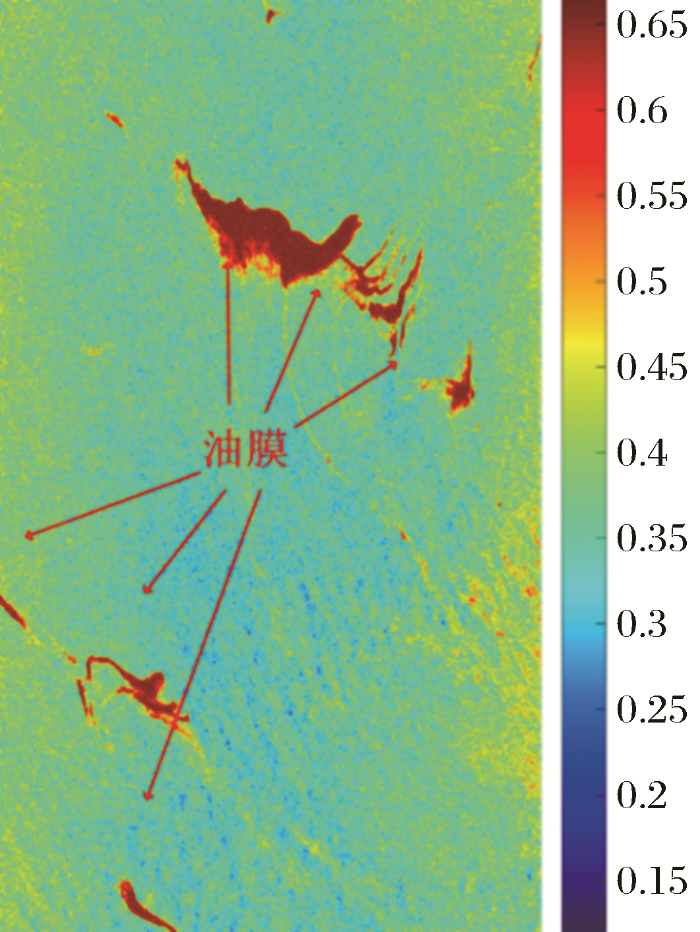

图2 新特征G在数据集1上的提取结果

Fig.2 Extraction results of the new feature G on dataset 1

新极化特征G之所以能清晰地区分油膜与海水是因为不同目标具有不同散射机理，而不同散射机理又对应着不同的特征值频谱分布，油膜与海水最本质的区别在于两者存在的散射机制不同。通常在干净海水中布拉格散射占主导，这种单一散射机制的目标所提取的相干矩阵 $T_{3}$ 中仅存在一个较大的特征值，其余特征可忽略，由公式（6）可知新特征G将接近于0；而浮油的散射机制较为复杂，除布拉格散射外还存在镜面散射等其他多种散射机制，此时系统是部分极化的，对应相干矩阵 $T_{3}$ 中可能存在三个非零特征值，且三个特征值不完全相等（完全相等为随机噪声），因此浮油的G值较大，有 $G_{o i l} > G_{s e a}$ ，该特征能够较好地区分油膜与海水。

3.1.2 实验2：生物油膜与原油的区分

该实验数据来自于斯塔万格西北部的Frigg油田模拟的一场溢油事件（数据集2），该事件中有三种物质被释放：植物油、乳化油与原油。其中植物油用来模拟天然的单分子生物油膜，乳化油为5％浓度的IFO3801与Oseberg混合原油，原油为Balder原油，释放时间与体积如表2所示。

表2 数据集2中植物油、原油与乳化油的排放情况

Table 2 Emissions information for plant oil, crude oil and emulsion in dataset 2

品种	乳化油	植物油	原油
日期	2011.06.07	2011.06.08	2011.06.08
时间	12:15	4:10	8:23
体积/m³	20	0.4	30

新窗口打开| 下载CSV

该实验中采集的原始溢油影像如图1所示，最左侧是植物油（释放13小时后采集），中间是乳化油（释放29小时后采集），右侧是原油（释放9小时后采集）。虽然风速低至1.6~3.3 m/s，但原油清晰可见。在图1中，植物油模拟的生物油膜在视觉上会被错误地解译为油膜，然而提取新特征G以后，可以在特征图上观察到植物油与原油之间的差异，该特征图如图3所示，显示出新特征对于生物油膜（植物油）与原油具有较好的区分能力。

图3

新窗口打开| 下载原图ZIP| 生成PPT

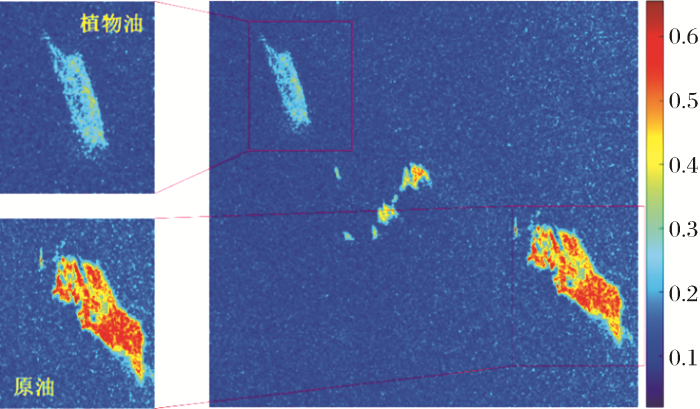

图3 新极化特征G在数据集2上的提取结果

Fig.3 Extraction results of the new polarization feature G based on dataset 2

3.2 与其他极化特征的对比

为了证明所提特征的有效性，将新特征G与span、 $\bar{α}$ 、P、A、CPD等5种经典的极化特征（表3）进行对比，并采用概率密度曲线、图像对比度以及局部标准偏差对特征提取结果定量地评估。数据集1的特征提取结果如图4所示。另外，为了区分生物膜、原油与海水，数据集2的特征提取结果以彩图显示在图5中。

表3 用于对比的极化特征参量

Table 3 Polarization features parameter for comparison

特征	相关公式	符号	描述
span	$s p a n = {\|S_{h h}\|}^{2} + {\|S_{h v}\|}^{2} + {\|S_{v h}\|}^{2} + {\|S_{v v}\|}^{2}$	$S_{x y}$ ：散射振幅	SAR散射目标的总功率
$\bar{α}$	$\bar{α} = \sum_{i = 1}^{3} p_{i} α_{i}$	$α_{i}$ ：与散射机制相关相位	表征场景的散射机制
P	$P = \frac{\sqrt[]{s^{s} (2) + s^{s} (3) + s^{s} (4)}}{s^{s} (1)}$	$s^{s} (i)$ ：斯托克斯元素	表征散射机制的确定性
A	$A = \frac{λ_{2} - λ_{3}}{λ_{2} + λ_{3}}, (λ_{1} > λ_{2} > λ_{3})$	$λ_{i}$ ：相干矩阵的特征值	旋转不变性参数
CPD	$C P D = ∠ (S_{h h} S_{v v}^{*})$	$∠$ ：平均相位	不同散射机制CPD不同

新窗口打开| 下载CSV

图4

新窗口打开| 下载原图ZIP| 生成PPT

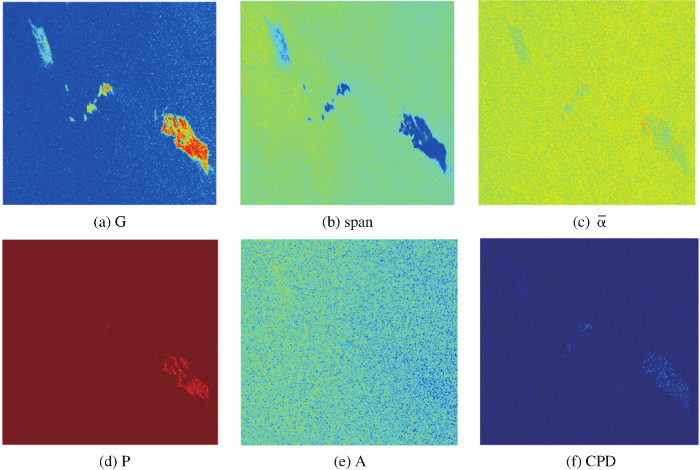

图4 新特征G与span、 $\bar{α}$ 、P、A、CPD的特征提取结果（数据集1）

Fig.4 Feature extraction results of the new feature G and span, $\bar{α}$ , P, A,CPD (dataset 1)

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5 新特征G与span、 $\bar{α}$ 、P、A、CPD的特征提取结果（数据集2）

Fig.5 Feature extraction results of the new feature G and span, $\bar{α}$ , P, A, CPD(dataset 2)

从图4和图5的特征提取结果可以看出，新特征G视觉上就能较好地区分油膜与其他目标。图6与图7分别展示了不同特征在两个数据集上的概率密度曲线。值得注意的是，不同目标间的概率密度曲线峰值距离越近，对应特征分辨不同目标的能力就越差。通过观察两个数据集中G的概率密度曲线，发现该特征不仅对油和水具有较好的可分性，且对生物油膜（植物油模拟）与原油也具有可分性。此外，通过观察峰值的可分离程度，发现G、span及P在两个数据集上都表现出较好的可分性，下面通过图像对比度定量地评定不同特征下油膜与海水、原油与生物膜（植物油模拟）之间的差异，见表4和表5。

图6

新窗口打开| 下载原图ZIP| 生成PPT

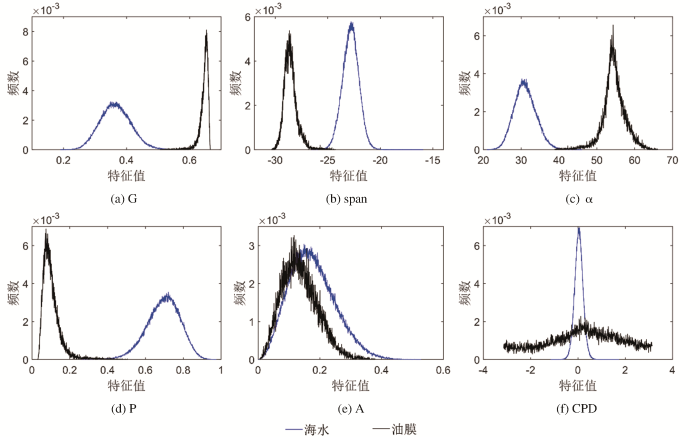

图6 新特征G与span、 $\bar{α}$ 、P、A、CPD在数据集1上的概率密度曲线.

Fig.6 The probability density distribution of the new feature G, span, $\bar{α}$ , P ,A and CPD on dataset 1

图7

新窗口打开| 下载原图ZIP| 生成PPT

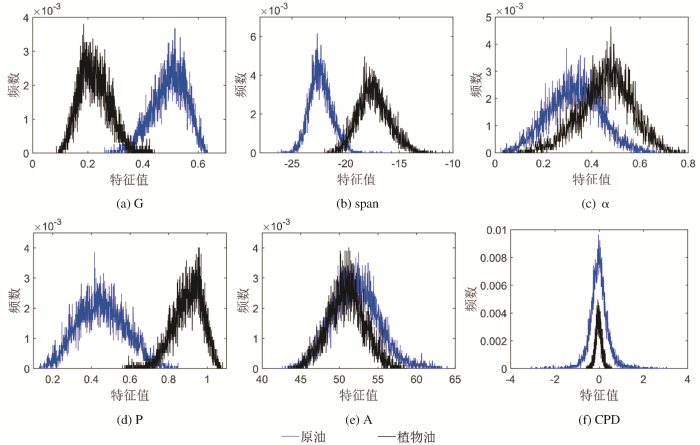

图7 新特征G与span、 $\bar{α}$ 、P、A、CPD在数据集2上的概率密度曲线.

Fig.7 The probability density distribution of the new feature G, span, $\bar{α}$ , P ,A and CPD on dataset 2

表4 油膜与海水的图像对比度（数据集1）

Table 4 The image contrast of the oil film and seawater (dataset 1)

极化特征	G(本文提出)	span	$\bar{α}$	P	A	CPD
图像对比度Ci	0.278 1	0.111 5	0.164 9	0.212 9	0.128 8	0.678 2

新窗口打开| 下载CSV

表5 原油与植物油的图像对比度（数据集2）

Table 5 The image contrast of the crude oil and plant oil (dataset 2)

极化特征	G(本文提出)	span	$\bar{α}$	P	A	CPD
图像对比度Ci	0.376 7	0.124 4	0.011 0	0.181 4	0.165 6	0.230 4

新窗口打开| 下载CSV

从表4和表5中可以看出，新特征G的图像对比度在两个数据集上均超过span、 $\bar{α}$ 、P及A的图像对比度，这表明新特征对于其他特征而言能更有效地提取溢油信息。不同的是，在数据集1中CPD的图像对比度高于新特征G的图像对比度，这可能是由于海水中的浮油发生了乳化作用，从而改变了浮油的性质。为了分析噪声对溢油信息提取的影响，表6用局部标准偏差来衡量不同极化特征的抑噪性。

表6 油膜、海水与植物油在两个数据集上的局部标准偏差

Table 6 The local standard deviation values of oil films, seawater, biofilms on two datasets

局部标准偏差STD	数据集1		数据集2
局部标准偏差STD	油膜	海水	原油	植物油
G（本文）	0.014 4	0.048 7	0.062 8	0.055 2
span	0.626 1	0.780 8	1.031 2	1.444 2
$\bar{α}$	3.025 1	2.930 2	3.017 2	2.346 7
P	0.046 8	0.088 4	0.123 6	0.077 4
A	0.057 4	0.073 9	0.107 5	0.108 3
CPD	1.585 7	0.180 5	0.442 5	0.143 0

新窗口打开| 下载CSV

从表6中可以看出，新特征G较其他极化特征而言具有最小的局部标准偏差值，这表明新特征G的不同类别之间的特征值差异较小，因此聚类后的杂斑也较少。此外，数据集1中的CPD存在较大的局部标准偏差，从而间接地证明了CPD的抑噪能力较差。

综上所述，新特征G不仅能区分油膜与海水，还能区分生物膜（植物油模拟）与原油，且与span、 $\bar{α}$ 、P、A及CPD等其他经典的极化特征相比，新特征G具有更好的抑噪性。最后本文给出新特征G经Otsu阈值分割后的结果，如图8所示。

图8

新窗口打开| 下载原图ZIP| 生成PPT

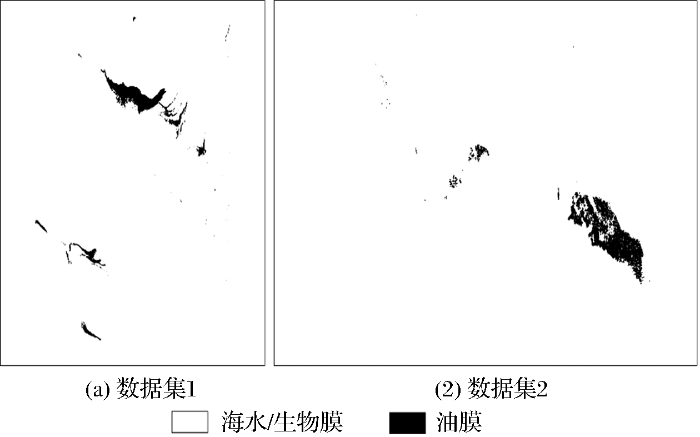

图8 新特征G在两个数据集上的阈值分割结果

Fig.8 Threshold segmentation of new feature G on two datasets

从图8中可以看出，在阈值分割之后，可以从新特征G中提取溢油区域。值得注意的是，在数据集2中，新特征G可以区分生物膜（植物油模拟），原油和海水，但由于本研究的重点是提取原油信息，因此在阈值分割结果中将生物膜与海水进行了合并（白色区域）。阈值分割结果进一步证明了新特征G在提取溢油信息方面的有效性。

4 结语

由于传统特征难以准确的提取海上油膜，且现有的极化特征无法区分生物膜与原油。针对这两种情况，本文基于特征值分解提出了一种新的极化特征G，该特征能够描述各种散射类型在统计意义上的不纯度与有序性，并利用两景Radarsat-2全极化数据分析了新特征的溢油检测能力。本研究得到以下结论：①提出的新极化特征G能从不纯度、极化状态与特征值分解三个方面来解释其机理;②在溢油影像中，通常干净海水较溢油区域有一个较小的G值，且原油较生物膜有一个较大的G值，这是由于三者的散射机理不同所致;③为了证明新特征G区分不同目标的能力，将其与span、 $\bar{α}$ 、P、A、CPD等5种经典的极化特征对比，发现新特征G在图像对比度，局部标准偏差以及概率密度曲线3种指标下均有良好的表现，且新特征G较其余5种特征具有良好的抑噪性。

虽然本文提出的新特征G在区分油膜与海水，生物膜（植物油模拟）与原油这两个方面均有很好的表现，然而该特征无法区分原油与乳化油，并且由于数据的限制，该特征对其他种类的疑似油膜（低风速区，海洋内波等）的提取能力仍有待研究。
