机载LiDAR输电线路杆塔快速定位方法研究

王和平,1, 陈世超2, 胡伟1, 马春田1, 刘宁1, 王成,2

1.国网通用航空有限公司,北京 102209

2.中国科学院空天信息创新研究院 中科院数字地球重点实验室,北京 100094

Study on Power Pylon Fast Positioning in Transmission Line from Airborne LiDAR Data

Wang Heping,1, Chen Shichao2, Hu Wei1, Ma Chuntian1, Liu Ning1, Wang Cheng,2

1.National Grid General Aviation Company Limited,Beijing 102209,China

2.Key Laboratory of Digital Earth,Aerospace Information Research Institute,Chinese Academy of Sciences,Beijing 100094,China

通讯作者: 王成(1975-),男,湖南慈利人,研究员,主要从事激光雷达遥感研究。E⁃mail:wangcheng@aircas.ac.cn

收稿日期: 2021-02-24   修回日期: 2021-11-28

基金资助: 国网通用航空有限公司科技项目.  2400/2019-44003B

Received: 2021-02-24   Revised: 2021-11-28

作者简介 About authors

王和平(1979-),男,湖北公安人,高级工程师,主要从事直升机电力作业及信息化研究E⁃mail:hopywang79@163.com , E-mail:hopywang79@163.com

摘要

杆塔位置是机载激光雷达电力巡检应用中进行输电线路点云分段、杆塔提取、变化检测的基础。为了提高其自动定位的精度和效率,提出了一种适用于复杂地形的高压输电线路杆塔自动定位方法。首先在分析了输电线路点云相对高度、垂直和水平分布特征基础上,采用格网预处理剔除低位点格网、聚类分析确定候选类簇,然后利用格网垂直连续分布系数、高程分布系数和凸包系数等识别杆塔点所在格网,并以邻近格网中心作为杆塔水平位置。实验结果表明:相比前人的方法,算法的杆塔定位精度提高了11.7%,查准率和召回率分别提高了50%和20%,尤其是在地形起伏大且不连续的情况下具有较好的普适性。

关键词: 机载激光雷达 ; 点云 ; 输电线路 ; 杆塔定位 ; 格网聚类

Abstract

Precise spatial position of power pylon is the basis for the transmission line point cloud segmentation, power pylon points extraction, and change monitoring in airborne Light Detection and Ranging (LiDAR) power inspection application. In order to improve the algorithm efficiency of its automatic positioning and the accuracy and robustness, an automatic positioning method for the high-voltage transmission line of complex terrain is proposed. Firstly, according to the analysis of the relative height, vertical and horizontal distribution characteristics of the airborne point cloud of the transmission line, a grid preprocessing is used to remove low-level point grid and a grid cluster analysis is applied to determine the candidate clusters, and then based on the grid vertical continuous distribution coefficient, elevation distribution coefficient, convex hull coefficient and so on, the grids where the power pylon points are located, are identified and the adjacent grid center serves as the horizontal position of the power pylon. The experimental results show that compared with the previous methods, the accuracy of the proposed algorithm has increased by 11.7%, the precision and recall rate has increased by 50% and 25% respectively, especially when the terrain is rough and discontinuous, it has better robustness.

Keywords: Airborne LiDAR ; Point cloud ; Transmission power line ; Power pylon positioning ; Grid cluster

PDF (1412KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

王和平, 陈世超, 胡伟, 马春田, 刘宁, 王成. 机载LiDAR输电线路杆塔快速定位方法研究. 遥感技术与应用[J], 2021, 36(6): 1306-1310 doi:10.11873/j.issn.1004-0323.2021.6.1306

Wang Heping, Chen Shichao, Hu Wei, Ma Chuntian, Liu Ning, Wang Cheng. Study on Power Pylon Fast Positioning in Transmission Line from Airborne LiDAR Data. Remote Sensing Technology and Application[J], 2021, 36(6): 1306-1310 doi:10.11873/j.issn.1004-0323.2021.6.1306

1 引 言

机载激光雷达(Light Detection And Ranging,LiDAR)获取的高精度高密度三维点云为自动快速确定输电线路杆塔位置提供了可能,而精确的杆塔空间位置是机载LiDAR应用于输电线路点云分段、杆塔提取、杆塔监测和杆塔重建的基础,也是输电线路三维数字重建和智能安全预警分析的基础1-3

国内外学者在利用机载LiDAR定位杆塔方面开展了大量研究。韩文军等4利用霍夫变换提取电力线,并基于电力线的连接点位确定杆塔位置。游安清等5-8通过局部最大点密度确定杆塔的水平位置,效率高,但易受水塔、信号塔、高植被和建筑物等干扰,普适性有待提高。彭向阳等9基于杆塔点的局部高密度、大坡度和大高差特征确定杆塔的水平位置,但同样易受周围类似地物的干扰。Awrangje等10采用高程阈值剔除低位点,将剩余点投影到XY平面生成灰度图像,然后对图像进行连通成分分析获取多个类别点云,最后基于多类点云在水平面的投影形状和垂直方向的分层点密度均值确定杆塔的水平位置。宋爽等11基于坡度和强度特征构建原始掩模,并对掩膜图像进行形态学运算,迭代定位局部最大值中心点作为杆塔水平位置。虢韬等12采用高程阈值剔除低位点,将其他点投影到XY平面进行格网划分,通过局部最大高程和空间间隔统计比率确定杆塔位置,同样存在易受高地物和复杂地形干扰的问题,而且点云密度、提取的杆塔点云的完整性等都会对提取结果产生影响。刘洋等13对滤波后的点云进行格网化特征分析确定杆塔候选区域,然后通过外接邻域网格线性特征确定杆塔格网,采用分层切片确定杆塔的水平中心位置。

实验通过分析输电线路点云的空间分布特征,充分挖掘杆塔、电力线、植被等主要地物点云的结构特征和空间相关特征,减少周围地物干扰,优化现有特征组合方式和区域生长规则,提出适用于复杂地形的杆塔自动定位算法,并用实验验证方法的效率和精度。

2 研究方法

2.1 输电线路点云特征分析

从相对高度、垂直分布和水平分布3个方面分析输电线路机载LiDAR点云特征。

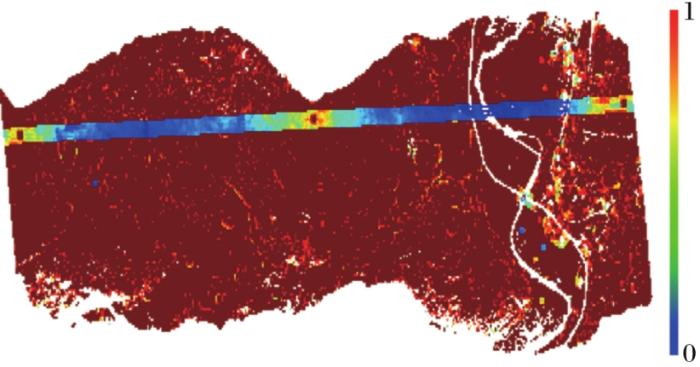

电力线属于架空对象,相对高度取决于所在地形。由于地形起伏较大,导致电力线的相对高度远大于场景中其他地物高度。若地形平坦,则电力线相对高度略低于杆塔。杆塔、高大乔木和建(构)筑物等地物属于非架空对象,相对高度取决于自身高度,不受地形起伏干扰。在垂直分布方面,电力线点云在垂直空间分布多为不连续,杆塔、植被和建筑物等则反之,采用垂直连续分布系数fV12表示垂直分布特征(fV的定义如式(1),其中,ΔH是单元格的相对高度;基于单元格内点的Z坐标进行欧式聚类,hi为不同类簇在Z轴上的投影长度)。图1为垂直连续分布系数分布,可知:①电力线分布区域的fV值明显低于其他区域,且接近0;②杆塔区域的fV值明显高于其他电力线分布区域的fV值,且接近1;③从杆塔中心向外,fV值逐渐减小,呈凸包分布;④植被分布区域的fV值均接近1。


fV=i=1nhiΔH

图1

图1   垂直连续分布系数分布

Fig.1   The distribution of vertical continuous distribution coefficient


由于杆塔附近的fV呈凸包分布,而植被附近的fV呈均匀分布,因此可采用fV值构建二次特征(凸包系数fc)区分高植被和杆塔,凸包系数的计算公式见式(2),式中n为杆塔附近fV的总个数。由于杆塔附近的fV值接近1的较少,而植被附近的较多,通过剔除fVmax,可以提高杆塔的fV值,且对植被的fV值影响较小,进而扩大杆塔与植被凸包系数的差异性,有利于区分杆塔和植被,因此fVi不等于fVmax。由于凸包系数受邻域范围的影响,为了凸显杆塔的“凸包”特征,应有较少的格网包含杆塔主体,较多的格网包含杆塔外侧。由于植被分布较密,只要格网长度能包含单个植被在水平面的范围且大于不同植被的间隙即可,因此邻域范围主要取决于杆塔主体在水平面的范围和划分的格网长度,其中格网长度经验值为3 m,搜索范围经验值为5×5格网。

fC=1-i=1n-1fVin-1

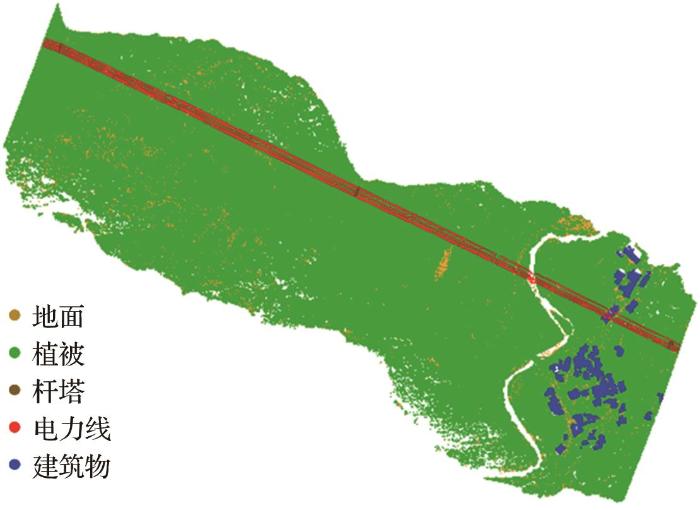

一般来说,电力线和杆塔所在区域呈线性分布且具有一定的长度,建筑物呈块状分布且分布范围较小,而植被通常分布于整个场景,如图2所示。

图2

图2   输电通道地物分布

Fig.2   Ground features in transmission corridor


2.2 杆塔自动定位算法

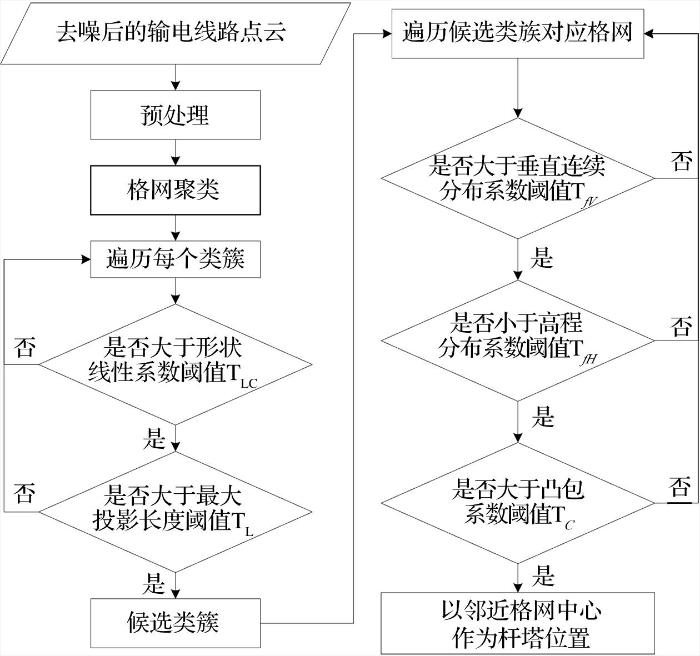

基于上述分析,提出一种适用于复杂地形的杆塔自动定位算法,流程如图3所示。首先对去噪后的点云进行预处理和归一化,建立二维格网索引;然后设置格网高度阈值,通过格网聚类获取多个格网类簇;通过类簇形状线性系数阈值和最大投影长度阈值获取候选格网类簇;最后基于垂直连续分布系数、高程分布系数和凸包系数确定杆塔所在格网,以邻近格网中心作为杆塔位置。

图3

图3   杆塔定位方法流程图

Fig.3   Workflow of power pylon positioning


2.2.1 点云预处理

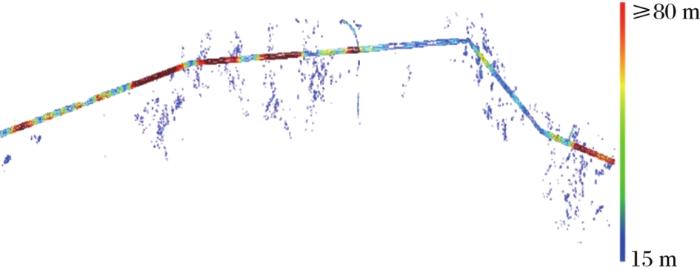

由于杆塔较高且走廊中存在大量的低植被点,为了提高算法效率,通常设置相对高度阈值TH1来移除低位点格网14-15。阈值的设定依赖于杆塔高度,即接近且小于输电线路中最低的杆塔高度。通常情况下,杆塔高度与电压等级相关,电压越高,杆塔高度越高。对于不同电压的输电线路,可采用相应的经验值作为TH1。当TH1 = 15 m时,移除相对高度小于TH1的格网,如图4所示,其中电力线分布区域仍然存在大量的干扰点。

图4

图4   移除低位点后点云相对高度

Fig.4   The relative height of point cloud after removing low points


2.2.2 获取候选类簇

采用八邻域生长算法获取多个格网类簇。由于相邻电力线所在格网的最大高程连续,因此设置格网生长规则如下:若相邻格网的最大高程差小于阈值TH2,则视为同一类簇。由于获取的电力线点云可能存在“断裂”和局部电力线斜率大的情况,导致区域生长时未将同一段线路合并为一类,因此设置类簇形状参数用于区分电力线区域和其他区域。

利用主成分分析算法计算每个类簇点集的特征值λ1λ2λ1>λ2)及其对应的特征向量v1v2。然后采用式(3)计算每个类簇的形状线性系数LC和最大投影长度PL,式中Xi为投影前的点向量。若LC > TLCPL > TL,则视为候选类簇。

LC=1-λ2λ1PL=Max(Xi·v1||v1||) - Min(Xi·v1||v1||)i=1,2,,nLC>TLCPL>TL

2.2.3 识别杆塔格网

候选格网类簇主要由杆塔点、电力线点和高植被点组成。由于电力线所在格网的垂直连续分布系数fV较小,可采用垂直连续分布系数阈值TV区分各类地物所在格网。由于部分植被高度接近电力线的高度且分布于电力线附近,在进行格网区域生长时会将其包含其中,且高植被的垂直分布连续性系数同样很高,仅依赖阈值TV很难剔除高植被格网。由于杆塔的最大高程为邻近局部范围内的最大高程,且其局部范围内的垂直连续分布系数近似凸包分布,可设置高程分布系数fH和凸包系数fC剔除高植被格网。采用式(4)计算fH,式中GH为格网高程,GHmax为局部范围内的最大高程,TH为高程分布系数阈值,TC为凸包系数阈值。由于同一个杆塔存在于多个格网,以邻近格网的中心作为杆塔水平位置。

fV=i=1nhiΔHfC=1-i=1n-1fVin-1fH=GHmax-GHGHfV>TVfC>TCfH<TH

3 实验结果与分析

选用3个不同区域的输电走廊点云数据集(以数据1、2、3区分),分别采用所提算法和文献[12]的杆塔定位算法进行实验,点云详细信息见表1。地形不连续是指点云中存在池塘或悬崖等,地形主要影响格网相对高度的计算,池塘所在格网的相对高度较低,悬崖所在格网的相对高度较高。采用C++编写杆塔自动定位程序,算法的杆塔定位参数取值见表2

表1   实验数据信息

Table 1  Experimental data information

序号点数量线路长度/m线路宽度/m杆塔数量杆塔高度/m地形特征
最小最大
119 344 9314 748901252.6974.63平坦、连续
217 431 3033 02283928.4139.73平坦、不连续
335 020 7316 0063001520.4433.36起伏大、不连续

新窗口打开| 下载CSV


表2   所提算法的实验参数取值

Table 2  Experimental parameter value of the proposed algorithm

序号预设值格网聚类识别塔位置
TH1 (m)TH2 (m)TLCTL (m)TVTHTC
11580.91000.90.150.2
21080.9500.90.150.2
31080.91000.90.150.2

新窗口打开| 下载CSV

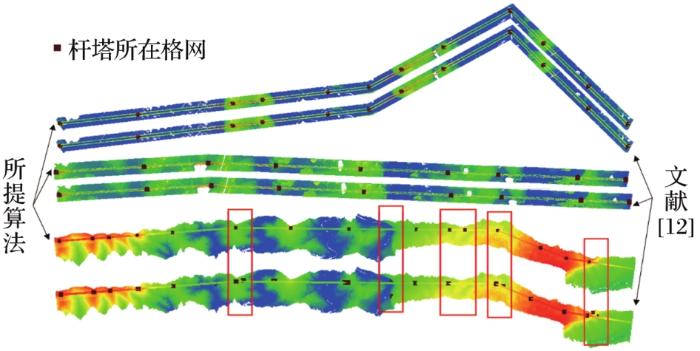

若定位得到的格网中包含杆塔主干结构且每个格网中都存在杆塔点,则杆塔定位正确,采用查准率P、召回率RF1值对定位结果进行精度定量评价,结果如表3图5所示。对数据1和2,两种算法的定位精度一致;数据3,本实验算法的查准率、召回率和F1值分别提高了50%、20%和35%(图5中红色框表明两种算法的部分结果差异);以3种数据的平均F1值作为杆塔定位精度,本实验算法的定位精度提高了11.7%,耗时少(4.1 s/km)。

表3   杆塔定位精度和效率

Table 3  Positioning accuracy and efficiency of Power Pylon

序号本实验算法文献[12]
PRF1Efficiency(s/km)PRF1
1100%100%100%3.4100%100%100%
2100%100%100%3.0100%100%100%
3100%100%100%5.850.0%80.0%65.0%
平均值100%100%100%4.183.3%93.3%88.3%

新窗口打开| 下载CSV


图5

图5   杆塔定位结果

Fig.5   The result of pylon positioning


4 结 语

实验提出了一种适用于复杂地形的高压输电线路杆塔自动定位方法,并通过实验验证算法的精度和有效性,为后续输电线路点云分段、杆塔提取、杆塔监测、三维重建和智能电网管理等提供支持。在研究中发现,杆塔自动定位算法中存在两个稳定性较差的参数,即相对高度和最大投影长度,相对高度较大会移除大量低位格网,若超过输电线路中杆塔的最低高度,会移除杆塔所在格网、降低杆塔定位精度;反之,则会增加杆塔定位难度同时降低算法效率。在后续研究中需要进行大量的算法平衡性测试,用于优化相对高度参数,平衡算法精度和效率。由于获取的电力线点云可能存在“断裂”以及杆塔附近的植被高度与杆塔高度相似,在进行格网聚类时会获取“碎片”状类簇或包含大量的植被格网,进而干扰最大投影长度参数取值。因此需要进一步对格网聚类规则进行优化,根据局部点云结构增加约束条件,提高聚类准确度和稳定性,进而提高最大投影长度参数取值的稳定性。
