内蒙古草原叶面积指数时空格局与水热影响
1.
2.
3.
The Spatiotemporal Pattern of Leaf Area Index and The Influence of Water and Heat in Inner Mongolia Grassland
1.
2.
3.
通讯作者:
收稿日期: 2021-06-15 修回日期: 2021-12-23
基金资助: |
|
Received: 2021-06-15 Revised: 2021-12-23
作者简介 About authors
沈贝贝(1992-),女,河北辛集人,博士研究生,主要从事草原生态遥感研究E⁃mail:
关键词:
Keywords:
本文引用格式
沈贝贝, 张景, 李明, 丁蕾, 王旭, 辛晓平.
Shen Beibei, Zhang Jing, Li Ming, Ding Lei, Wang Xu, Xin Xiaoping.
1 引 言
叶片作为植被内部与外界物质、能量交换的重要器官,在控制植被冠层的许多生物物理过程中发挥着关键作用[1],叶片的生长状况不同会造成干物质积累产生差异[2]。叶面积指数(Leaf Area Index,LAI)是对植被叶片的定量描述,LAI的定义最早由Watson在作物学领域提出[3],后经不断完善,目前应用最为广泛的定义为单位地表面积上总叶面积的一半[4]。LAI不仅是描述植被结构特征的重要指标,而且是许多生态系统生产力模型,作物生长模型和生态学模型的关键输入参数[5-7]。传统测量LAI的方法主要是通过地面观测,这种方法耗时费力、操作复杂,在长时间和大范围内不易开展。遥感卫星数据具有大范围、多尺度、多时相的特点,是一种获取全球尺度全天候连续观测LAI的重要数据源,使大范围反演LAI和分析大区域LAI时空变化特征成为可能[8]。
区域内LAI时空分布特征可以反映植被生长状况,长时间序列LAI的变化能够揭示区域生态的演化过程,目前有关LAI时空分布与变化的研究涉及森林[9]、作物[10]、草原等多种类型植被[11-12],结果可以指示区域内植被数量和质量特征及其变化[6, 13]。同时,植被对气候变化的响应非常敏感,LAI作为植被生态系统的重要参数,也能间接反映气候变化[14],张佳华等[5]探究了全球植被LAI对温度和降水的响应,Reygadas等[15]阐述了年内和季节内LAI与地表温度的变化关系。水热条件是决定植被空间分布及其变化的主要非生物因素,分析LAI与温度和降水的相关关系,对研究植被对气候的特征响应具有一定的意义[14, 16-18]。
2 研究区与数据
2.1 研究区概况
内蒙古草原(37.4°~53.38° N,97.2°~126.07° E)地处我国北部,地域辽阔,东西长达2 400 km,是欧亚大陆斯太普草原的组成部分,有着中国最佳的天然牧场之一,是我国北方重要的生态安全屏障,对维护京津乃至整个华北地区的生态安全都具有重要作用[21]。大部分区域属大陆性季风气候,年均温0~8 ℃,由大兴安岭向东南、西南方向递减;年降水在50~450 mm,自东向西递减;地势由南向北逐渐倾斜。从东到西依次分布着著名的呼伦贝尔草原、锡林郭勒草原、科尔沁草原、乌兰察布草原和鄂尔多斯草原,受水热条件为主的综合因素的控制,内蒙古草原的水平地带性比较明显,由草甸草原过渡到荒漠草原。草甸草原集中分布在大兴安岭东西两侧的低山丘陵地带,以中旱生或广旱生的多年生草本植物为建群种;典型草原是此区天然草原的主体,分布范围最广;荒漠草原分布在锡林郭勒高原西北部、乌兰察布高原和巴彦淖尔高原北部、鄂尔多高原中西部;草甸为隐域性植被,与森林同带,沿河、湖分布。

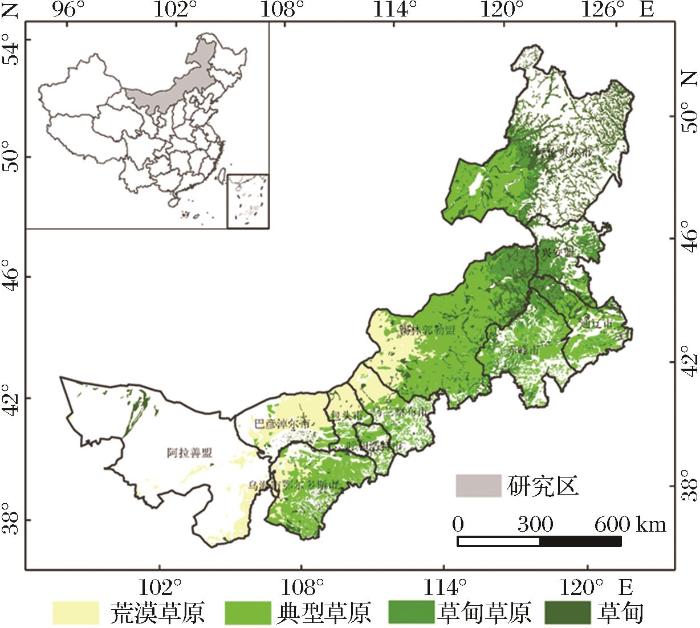

图1
图1
研究区地理位置及草原类型分布图
审图号:GS(2021)7692
Fig.1
The location and grassland types of the study area
2.2 数据来源及处理
2.2.1 产品数据
GEOV2 LAI产品数据在
2.2.2 实测数据

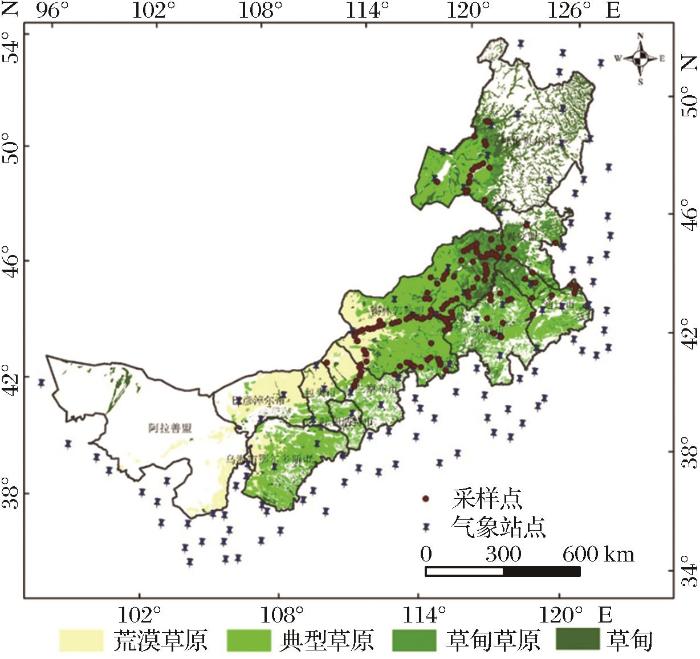

图2
图2
研究区气象站点及LAI采样点分布图
审图号:GS(2021)7692
Fig.2
The distribution of meteorological stations and LAI sample points
2.2.3 气象数据
气象数据在中国气象数据网
3 分析方法
3.1 产品精度验证
产品精度选用决定系数(R2)和均方根误差(RMSE)两个指标进行评价,R2越大,RMSE越小,说明产品模拟效果越好。
其中:
3.2 LAI变化斜率分析方法
利用一元线性回归法分析内蒙古草原2000~2019年的LAI变化状况,利用变量序列和时间序列的相关性来判断LAI的年际变化趋势,
其中:
3.3 LAI变异性计算方法
根据变异系数(Coefficient of Variation,CV)值的大小(CV值越大,波动越大,否则表示数据越稳定)分析内蒙古草原2000~2019年LAI的波动程度。
其中:
3.4 LAI与水热因子相关性计算方法
基于像元计算LAI与年降水和年均温之间的皮尔逊相关性系数,探讨水热因子对LAI的影响,根据相关系数的大小,依照显著性检验结果,将相关性关系划分为不显著相关,显著相关,极显著相关三级。
其中:
4 结果与分析
4.1 产品精度验证结果
GEOV2 LAI产品精度验证结果如图3。将野外采集的样点LAI值与GEOV2 LAI产品值之间进行时空匹配,产品的时间分辨率为10 d,将采样时间分为上中下旬与每个月的3期数据对应。通过点对点对比验证,结果显示,GEOV2 LAI产品与所有地面实测采集的LAI值之间R2为0.61,同时RMSE为0.46 m2/m2,产品精度满足用于分析区域内LAI特征的要求。从所有样点产品LAI值与实测LAI值变化趋势来看,虽然存在低估和高估的现象,但是两者之间具有较好的一致性,用于分析内蒙古草原LAI的时空格局变化是可行的。

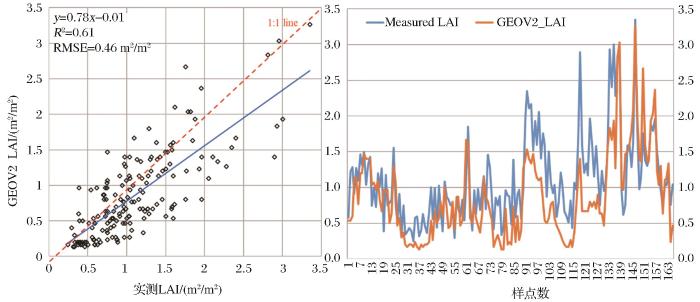

图3
图3
GEOV2 LAI产品精度验证结果图
Fig.3
The results of GEOV2 LAI product accuracy verification
4.2 内蒙古草原叶面积指数空间分布状况
2000~2019年内蒙古草原整体及不同草原类型LAI多年均值空间分布及面积统计如图4。内蒙古草原LAI整体上呈由东北向西南逐步递减的地带性规律,空间差异比较明显。20 aLAI平均值为1.34 m2/m2,从值的分布上来看,LAI处于0~0.5 m2/m2的面积分布占比最大,为28.15%,主要集中连片分布在锡林郭勒盟西南侧和乌兰察布和包头北侧以及巴彦淖尔市草原区域。分布在0.5~1 m2/m2和1~1.5 m2/m2的面积相近,分别为21.71%和21.80%,高于3.5 m2/m2的面积占比为10.40%,分布区域主要集中在内蒙古草原的东北方向,草原类型以草甸为主。典型草原是分布面积最大的草原类型,占比46.21%,草甸和荒漠草原面积分布占比相近,分别为19.92%和19.69%,草甸草原(14.18%)分布面积最小。不同草原类型LAI值差异较大,荒漠草原中,LAI值处于0~1 m2/m2的面积占比为98.76%。典型草原中,LAI值处于0~1.5 m2/m2的面积占比为88.28%。草甸草原LAI值分布范围较广,73.78%的区域LAI在1~3 m2/m2之间,22.78%的草甸草原LAI值在3 m2/m2以上。草甸LAI值在不同区间均有分布,其中LAI值高于3.5 m2/m2的区域面积占比最大,为36.60%,其次是17.52%区域的LAI值处于1~1.5 m2/m2之间。

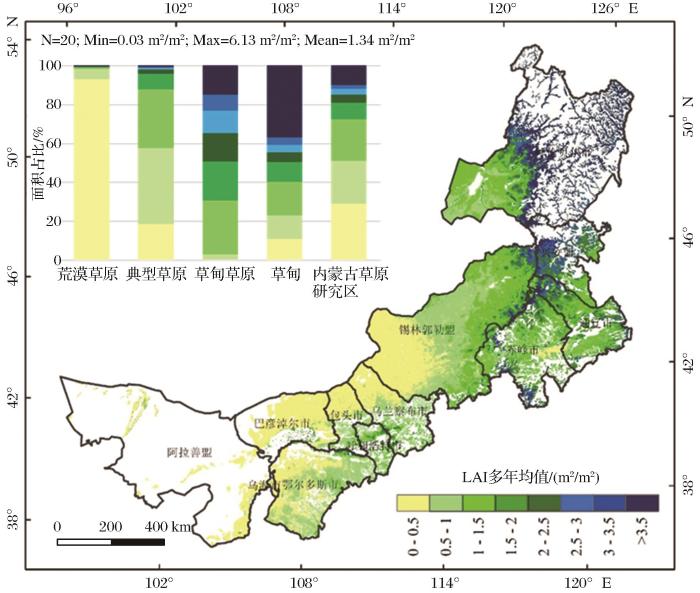

图4
图4
内蒙古草原整体及不同草原类型LAI多年均值空间分布及面积统计
审图号:GS(2021)7692
Fig.4
Spatial distribution of average annual LAI in Inner Mongolia grassland and all of the grassland types
4.3 内蒙古草原叶面积指数年际变化状况
内蒙古草原整体LAI及不同草原类型LAI逐年变化如图5。结果表明,2000~2019年LAI呈波动中上升的趋势,增长速率为0.02 m2/m2/a,从内蒙古草原全区域LAI均值来看, 20年中LAI值最低值出现在2000年和2007年,为1.06 m2/m2,同时,LAI值最高值出现在2012年和2018年,为1.64 m2/m2。不同草原类型2000~2019年逐年LAI均值的变化趋势具有很好的一致性,与内蒙古草原整体变化一致,其中草甸最高,LAI均值在2~3 m2/m2之间波动,其次是草甸草原,波动范围比较大,在1.5~3 m2/m2之间,典型草原在0.5~1.5 m2/m2之间波动,荒漠草原最低,在0~0.5 m2/m2之间波动。

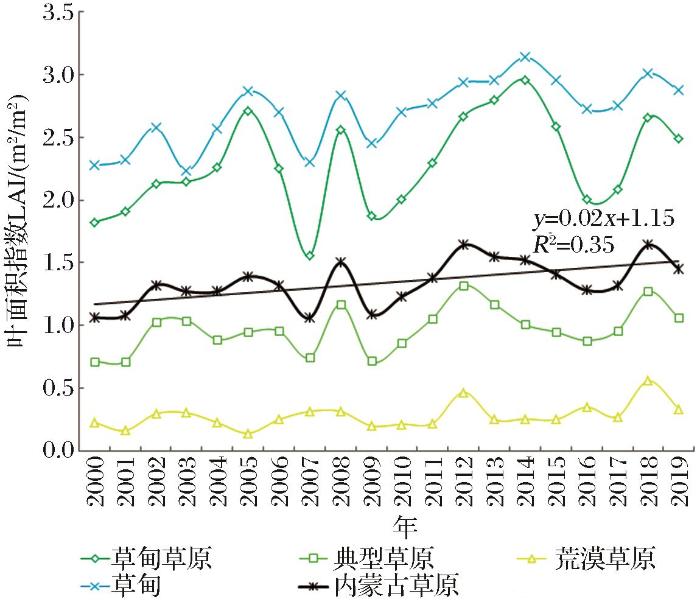

图5
图5
2000~2019年内蒙古草原及不同草原类型逐年LAI均值
Fig.5
The line graphs of average LAI for different grassland types in Inner Mongolia from 2000 to 2019
基于像元计算CV和变化斜率进一步描述2000~2019年内蒙古草原LAI变化状况如图6。结果表明,内蒙古草原LAI大部分区域CV变化值在0.1~0.6之间(91.40%),其中0.3~0.4区间内面积占比最大为26.10%,在内蒙古草原均有分布。CV值高于0.6的区域分布在内蒙古草原中部,草原类型以荒漠草原为主。内蒙古草原变化斜率在 -0.25~0.3 m2/m2之间,其中,近20 a LAI值处于升高趋势的区域面积高达85%,处于降低趋势的区域主要分布在大兴安岭两侧以及兴安盟草原区域。内蒙古草原不同草原类型变化斜率及CV统计见表1。结果表明,不同草原类型变化斜率表现为荒漠草原<典型草原<草甸草原<草甸,但是变化斜率较小。变异系数与LAI值大小在不同草原类型之间趋势相反,荒漠草原变异系数最大为0.490,其次是典型草原为0.366,草甸变异系数最小为0.260,LAI越高的草原类型抵御外界环境变化的能力更强,波动性越小。

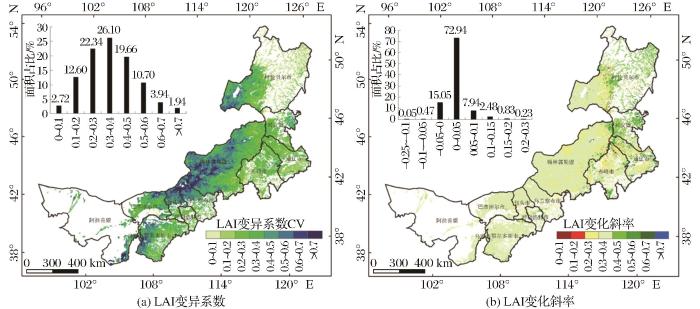

图6
图6
内蒙古草原LAI值变异系数及变化斜率分布图
审图号:GS(2021)7692
Fig.6
The distribution of LAI coefficient and slope in Inner Mongolia grassland
表1 不同草原类型变化斜率及变异系数
Table 1
草原类型 | 均值 Mean | ||
---|---|---|---|
LAI (m2/m2) | 变化斜率(m2/m2) | 变异系数CV | |
荒漠草原 | 0.28 | 0.008 | 0.490 |
典型草原 | 0.96 | 0.014 | 0.365 |
草甸草原 | 2.27 | 0.028 | 0.285 |
草 甸 | 2.60 | 0.032 | 0.265 |
总 计 | 1.34 | 0.017 | 0.354 |
4.4 叶面积指数变化气候影响因素分析
对内蒙古草原LAI和温度,降水依照皮尔逊相关性系数做相关性分析,根据显著性(P<0.05,P<0.01)检验结果,将相关性划分为5级:极显著负相关,显著负相关,不显著相关,显著正相关和极显著正相关。内蒙古草原LAI与年降水和年均温的相关关系如图7。结果表明,内蒙古草原LAI与降水的相关性较强,并且呈现出显著较强的正相关,42.79%的草原区域LAI与年降水极显著正相关,集中分布在乌兰察布草原、鄂尔多斯草原及部分锡林郭勒盟草原和呼伦贝尔草原,显著正相关草原面积占比为24.22%,32.92%的区域不显著相关。内蒙古草原大部分区域LAI与年均温不显著相关,面积高达95.02%,说明温度不是限制LAI变化的主要因子。

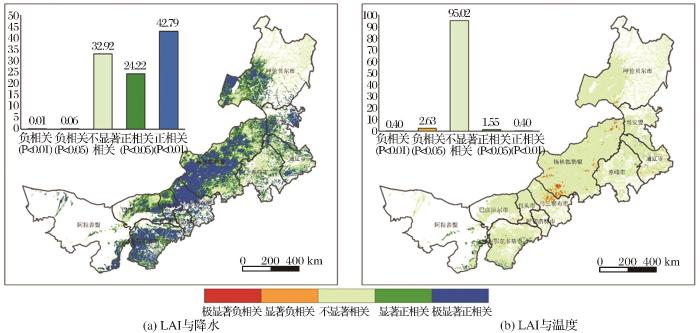

图7
图7
内蒙古草原LAI与降水和温度相关性空间分布 审图号:GS(2021)7692
Fig.7
Correlation between LAI and precipitation and LAI and temperature in Inner Mongolia grassland
内蒙古草原不同草原类型LAI与年降水与年均温的相关性统计见表2和表3。荒漠草原是所有草原类型中LAI与年降水相关性表现最明显的,其中,正相关关系更强烈,显著相关或极显著相关所占的比重较大,分别为23.78%和56.51%。其次是典型草原、草甸草原,草甸LAI与年降水相关性表现最弱,20.98%的区域呈显著相关,极显著正相关的面积占比27.36%,这明降水是内蒙古草原LAI的主要气候影响因素。内蒙古草原不同草原类型LAI与年均温之间不显著相关区域面积占比均在90%以上。荒漠草原LAI与年均温呈相关关系的区域面积占比在所有草原类型中最大,为8.36%,荒漠草原较其他草原类型更容易受到降水和温度变化共同影响。
表2 不同草原类型LAI与年降水相关系数
Table 2
草原类型 | 负相关 | 不显著 相关 | 正相关 | ||
---|---|---|---|---|---|
P<0.01** | P<0.05* | P<0.05* | P<0.01** | ||
荒漠草原 | - | - | 19.71 | 23.78 | 56.51 |
典型草原 | - | 0.01 | 28.43 | 25.22 | 46.34 |
草甸草原 | - | 0.04 | 40.02 | 26.11 | 33.83 |
草甸 | 0.05 | 0.25 | 51.36 | 20.98 | 27.36 |
表3 不同草原类型LAI与年均温相关系数
Table 3
草原类型 | 负相关 | 不显著 相关 | 正相关 | ||
---|---|---|---|---|---|
P<0.01** | P<0.05* | P<0.05* | P<0.01** | ||
荒漠草原 | 0.19 | 2.84 | 91.64 | 3.68 | 1.65 |
典型草原 | 0.36 | 2.79 | 95.62 | 1.15 | 0.09 |
草甸草原 | 0.51 | 2.09 | 97.07 | 0.32 | 0.02 |
草甸 | 0.61 | 2.46 | 95.54 | 1.24 | 0.15 |
5 讨 论
内蒙古草原LAI呈由东北向西南逐步递减地带性分布规律,并且不同草原类型LAI之间具有明显差异,LAI在值的分布上表现为草甸(2.60 m2/m2)>草甸草原(2.27 m2/m2)>典型草原(0.96 m2/m2)>荒漠草原(0.28 m2/m2)。草原类型的分布具有较强的规律性,具有水平地带性,随着各种热量带的分布差异植被类型呈带状从南到北依次更替。草甸作为隐域性植被,分布范围较广且多是在中度湿润条件下形成,因此LAI值变化变化范围较大,以高LAI值分布区域最大。荒漠草原波动性最大,荒漠草原物种多样性少,抵抗气候变化能力弱,更容易受到外界环境影响。
6 结 论
研究基于2000~2019年GEOV2 LAI产品数据集,借助气象数据对内蒙古草原整体以及不同草原类型20 a间LAI空间分布、变化趋势和LAI与温度降水的关系展开分析,结果表明:
(1)空间分布上,内蒙古草原LAI整体呈由东北向西南逐步递减的地带性规律,空间差异比较明显,多年均值为1.34 m2/m2。内蒙古草原LAI值在不同草原类型之间存在明显差异,荒漠草原、典型草原、草甸草原和草甸LAI平均值分别为0.28 m2/m2、0.96 m2/m2、2.27 m2/m2和2.60 m2/m2。
(2)变化趋势上,内蒙古草原LAI在20 a间呈波动上升趋势,增长速率为0.02 m2/m2/a。20 a中LAI值最低值出现在2000年和2007年,为1.06 m2/m2,同时,LAI值最高值出现在2012年和2018年,为1.64 m2/m2。不同草原类型LAI变化趋势与整体变化一致。
(3)相关性分析上,内蒙古草原LAI与温度相关性不大,降水是影响LAI变化的主要因素。
