1 引 言
冰云在全球范围的广泛存在及其对气候的显著影响,使得对冰云的遥感探测持续受到关注[1 -2 ] 。冰云对地球能量收支的影响主要体现在两个方面。首先,冰云的温度很低,因此与晴空相比产生的红外辐射很小,同时可限制能量向外传输从而使得低层大气变暖;其次,冰云层可以反射太阳辐射从而降低大气温度。综合来看,冰云层对大气温度起到升温还是降温作用主要取决于冰云层的光学厚度。同时冰云层的高度、冰水含量分布、冰云粒子尺寸等均会影响能量辐射收支,并对天气系统产生重要的影响[3 ] 。
大气环流模型中对冰云建模的准确性对于预测气候变化尤为重要[4 -5 ] 。精确建模需要已知冰云层的全球观测信息。由于冰云层海拔很高,在全球范围对其微观特性进行现场测量非常困难,而利用卫星平台进行冰云遥感可达到全球覆盖性。对冰云层的遥感观测主要包括可见光、红外等光学探测仪器,毫米波、激光主动雷达探测仪器及毫米波/亚毫米波辐射计探测仪器等。对于光学遥感,光波波长一般小于20 μm,云层穿透能力较差,只能获得薄云层或云顶小尺寸冰晶参数信息。对于激光雷达,一般采用532 μm和1 064 μm等频点,波长较短,也只能探测到50 μm以下的冰云粒子,且很难穿透较厚的云层。同时,主动遥感设备受到发射功率等的限制,很难提供高分辨率、宽刈幅的云层信息。
与可见光及红外技术相比,微波遥感在冰云探测上存在诸多优势[6 ] 。由于冰云粒子与毫米波/亚毫米波波长相近,两者之间的相互作用非常明显。冰云粒子散射低层大气及地表的辐射,从而使得辐射计接收到的亮温度相较晴空时有较大的衰减。此衰减量与冰云的冰水含量基本呈线性关系,故可从测量亮温度中较精确的反演出冰云参数。毫米波/亚毫米波辐射计的探测频率覆盖了微波和红外设备间的频率间隔,可弥补50~500 μm尺寸的冰云粒子探测间隙,能极大促进人们对冰云粒子探测的准确性。
利用毫米波/亚毫米波辐射计探测冰云全球分布具有非常大的潜力,但仍面临巨大的技术挑战。为了从辐射计测得的亮温中反演出冰云微观参数,其关键技术主要包括两个方面:一是建立正演辐射传输模型模拟特定大气廓线下的亮温,二是构建反演算法从亮温中反演出冰云参数。利用星载毫米波/亚毫米波辐射计进行探测冰云粒子的设想由 Evans等[7 ] 首次提出。Buehler等[8 ] 通过数值模拟探讨了毫米波波段被动遥感方式在冰云探测中的优势。Gong等[9 ] 利用CoSSIR辐射计中的640 GHz通道的测量数据探索了冰云粒子的形状、取向及散射特性。李书磊等[10 ] 建立了查找表法对冰水路径进行反演,同时评估了冰云微物理参数对太赫兹辐射传输特性的影响。高太长等[11 ] 综述了国内外 THz 频段的大气观测仪器的研究现状并对比了各仪器关键指标参数,随后探讨了冰云探测仪器的发展趋势及发展前景。刘磊等[12 ] 讨论了毫米波冰云辐射计的国内外研究现状及进展,并对太赫兹遥感技术给出总结和展望。
完整且准确的辐射传输正演模型对于冰云粒子参数的敏感性研究、辐射计仪器预先设计以及反演算法研究等方面均具有重要的意义。辐射计通道频率一般选取不同气体的吸收线为中心频率,从而减小地表及低层大气对亮温的影响,同时设置多个边频带从而获得不同高度的冰云层信息。为了选取毫米波辐射计的工作频率、极化方式等参数,需要依据正演模型来验证不同通道的特性。因此,研究基于最新的平台建立了包含粒子散射计算的完整的辐射传输正演模型。同时介绍了正演模型所选用的卫星平台及输入大气数据,给出了辐射传输模型的具体参数配置,分析了仿真结果并探讨了辐射计亮温对云层粒子的敏感性,从而为后续的冰云参数反演提供仿真支持。
2 卫星平台及大气廓线数据
2.1 卫星平台
在正演模型中,选用欧空局即将发射的冰云成像仪Ice Cloud Imager(ICI)卫星[13 ] 作为仿真目标。ICI 是一颗圆锥形扫描的辐射计,同时也是全球首颗星载的毫米波/亚毫米波气象观测辐射计。ICI将在2020~2040年对全球大气提供持续的观测。ICI的主要任务是对冰云粒子参数的遥感探测,同时它还具有水汽的观测能力。ICI有13个双边带通道(包括两个双极化通道),覆盖183 GHz至664 GHz的频率范围。大部分的通道频率均以水汽吸收线为中心。所有的通道均提供垂直极化测量信息,同时两个窗口通道还可提供水平极化测量信息。ICI可提供地表约16 km的水平分辨率。详细的ICI通道信息如表1 所示。
2.2 大气廓线数据
在本文的仿真中,大气廓线及云粒子微物理数据由全球环境多尺度Global Environmental Multiscale(GEM)模型仿真得到。GEM是由加拿大环境部为满足业务天气预报开发的综合预测和数据同化系统。GEM的水平分辨率可被设置为10 km、2.5 km、1 km及0.25 km。对应于10 km水平分辨率,大气被分为79层;对于其他分辨率,大气被分为57层。本文的仿真使用高分辨率模式(0.25 km),仿真场景为A-train卫星在2014年12月7日的一条卫星轨迹。该轨迹北起格陵兰岛,经过加拿大的东部,终止于加勒比海。轨迹总长为6 200 km。GEM仿真的主要输出结果如表2 所示。
3 正演模型
本文使用Atmospheric Radiative Transfer Simulator (ARTS)软件进行大气辐射传输模拟[14 ] 。ARTS可求解包含粒子散射在内的完整的矢量辐射传输方程:
d I ( n ⃗ , v ) d s = - < K ( n ⃗ , v , T ) > I ( n ⃗ , v ) + < α ( n ⃗ , v , T ) > B ( v , T ) + ∫ 4 π d n ⃗ ' < Z ( n ⃗ , n ⃗ ' , v , T ) > I ( n ⃗ ' , v )
其中:I 为Stokes参量;K 为消光系数,描述了辐射在传输过程中的衰减情况;α 为吸收系数,B 为在温度T 下的辐射能量,其乘积项表示了在传输过程中由于气体的辐射而增加的能量;Z 为散射系数,描述了辐射与大气粒子的散射作用。由于毫米波/亚毫米波与冰云粒子的相互作用主要是通过散射,ARTS对散射问题的处理能力显得尤为重要。
ARTS采用了模块化的编程方式。ARTS将大气参数的不同模型封装成了命令,通过脚本文件调用不同的命令可建立所需的正演模型。在本实验的正演模型中,吸收气体包含了氧气、氮气、臭氧和水汽,它们的吸收系数通过线谱加连续谱的方式计算得到。对于线谱模型,所需谱线数据通过HITRAN[15 ] 数据库得到。对于连续谱部分,采用MT_CKD[16 ] 模型来处理。
在ARTS中,粒子群的散射系数是通过单个粒子的散射特性及粒子群的尺寸分布函数来共同确定的。在本文的正演模型中,散射粒子包含了冰云粒子、雪粒子、水云粒子和雨粒子。其中冰云粒子、水云粒子和雨粒子均被假设为球形,它们的单粒子散射特性通过Mie理论计算得到。Meirold-Mautner等[17 ] 研究表明球形假设可很好地描述这些粒子的散射特性。对于雪粒子,Kulie等[18 ] 研究表明球形假设存在很大的局限性,因此研究使用了由离散偶极子近似(DDA)算法计算得到的HONG-DDA[19 ] 数据库。
对于散射粒子的尺寸分布,采用了一阶描述方法来处理。一阶方法表示在描述离散网格内某一类型散射粒子的尺寸分布时,只使用网格内该类型散射粒子的冰水含量这一参数,而不使用散射粒子的总数量信息。对于雨粒子的尺寸分布,采用Marshall-Palmer[20 ] 提出的函数来描述。对于冰云粒子和水云粒子,采用修正的gamma函数分布[21 ] 来描述它们的尺寸分布:
N ( D ) = N 0 D μ e x p ( - Λ D γ )
其中:D 为球形粒子的直径;参数μ 的值为2;参数γ 的值为1。对于冰云粒子和水云粒子,参数Λ 的值分别为2.05×105 和2.13×105 。对于雪粒子,采用Field等[22 ] 提出的尺寸分布公式。雪粒子的质量与尺寸的关系可表示为:
m ( D ) = α D D 0 β
其中:D 为雪粒子的最大直径;α 和β 为表示雪粒子形状的参数,分别取为α = 65.4 k g , β = 3 。
4 仿真结果
研究截取了GEM大气仿真廓线的一部分,将其输入如上配置ARTS中,仿真得到了ICI辐射计所有通道的辐射亮温。

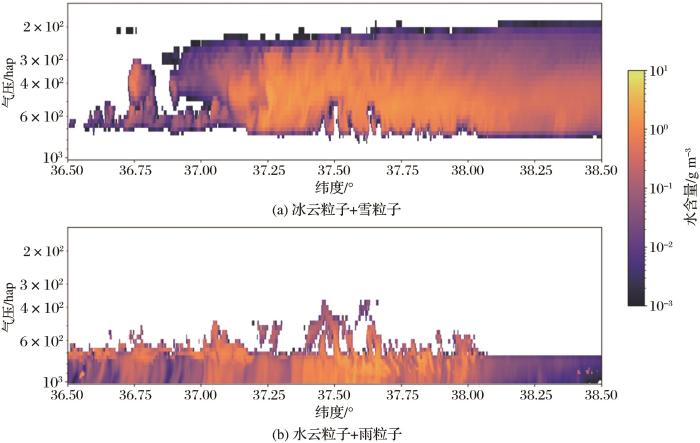

图1 所示为所选区域的GEM云层粒子分布情况。其中图1 (a)为冰云粒子和雪粒子的水含量分布,图1 (b)为水云粒子和雨粒子的水含量分布。冰云粒子与雪粒子具有相似的特性,它们与毫米波/亚毫米波的相互作用主要是通过散射,两者的主要区别在于尺寸大小及密度的不同。水云粒子与雨粒子散射作用较弱,其主要通过吸收及发射作用影响辐射能量传输。图中显示冰云粒子和雪粒子由于所处温度较低,主要分布在高云层处,而水云粒子和雨粒子则分布在较低云层处。同时,所选区域中冰晶粒子的水含量大多集中在1 g/m3 ,最高含量可达10 g/m3 。该云层分布条件可以很好地满足正演模型的要求,以便于探索ICI辐射计不同通道对不同云粒子分布的敏感性。
图1
图1
所选仿真区域中云层粒子的分布情况
Fig.1
Cloud particle distribution in the selected zone

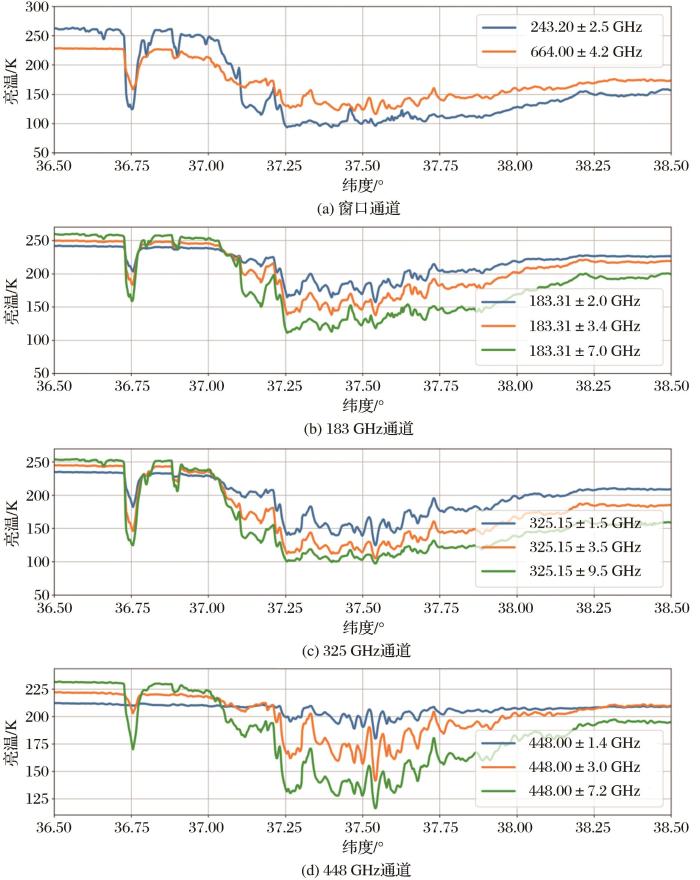

图2 所示为ICI毫米波/亚毫米波辐射计的仿真结果,依次包含窗口通道、183 GHz通道、325 GHz通道及448 GHz通道。总体来看,各个通道亮温度随冰云粒子、雪粒子的变化非常明显,但对水云粒子及雨粒子的变化敏感程度较低。考虑到ICI的主要任务是探测冰晶粒子,这一现象是符合预期的。
图2
图2
ICI辐射计所有通道仿真结果
Fig.2
Brightness temperature simulation results for each ICI channel
图2 (a)所示为窗口通道,包括243 GHz通道及664 GHz通道的仿真结果。两通道中心频率差异较大,对比结果可展示出由中心频率引起的探测差异。与低频率通道相比,高频率通道在晴空(不包含云层粒子)时亮温较低,且在含有冰云粒子的区域中亮温衰减较小。这是由于高频率通道的大气透明度相对较低,从而不能探测到较暖的低层大气情况。其中243 GHz通道在晴空条件下时亮温为260 K左右,在遇到较厚云层时其最低可达100 K。 640 GHz通道一般处在120 K~230 K范围内。图2 (b)~图2 (d)所示为ICI在不同大气气体吸收通道、不同频偏下的仿真结果。对于同一中心频率,不同频偏表示了在频率上与气体吸收线频率的差异,从而使得不同的频偏对应不同的大气透明度。如图2 (b)所示,频偏为7.0 GHz的通道在晴空时亮温度较高,相较频偏为2.0 GHz的通道高出10 K左右,同时在冰云区域,其亮温度衰减也较大。这是因为频偏大的通道意味着其频率离气体吸收线较远,因此大气透明度相对较高,能探测到更低层的大气情况。仿真结果显示325 GHz通道在有云场景下会比183 GHz通道有更加明显的亮温衰减,最大值可达150 K。对于448 GHz通道,亮温的衰减会明显小于183 GHz和325 GHz通道,其最大衰减值在100 K左右。但由于其波长较短穿透性较差,使得其对小尺寸粒子及上层冰云层的变化更加敏感。仿真结果显示不同频率的通道有着不同的敏感性,从而使得测量数据可以更全面地探测云层粒子信息,从而提高测量精度。

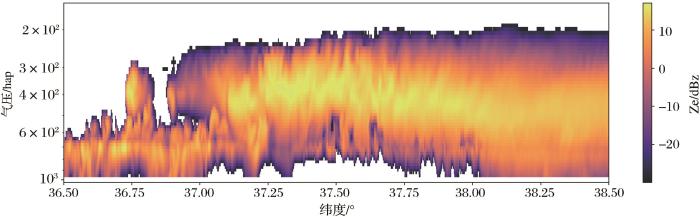

为了进一步验证模型的准确性并为后续探索辐射计和雷达的联合反演提供仿真支持[23 -24 ] ,利用同样配置的ARTS模型,仿真了94 GHz毫米波雷达的探测效果。雷达被放置于相同的轨道高度,探测角度为180o 雷达电磁波由发射机发射后,ARTS仿真由云粒子反射回来的能量。能量由雷达反射率表示,其单位为dBz。图3 所示为毫米波雷达的仿真结果。总体而言,雷达很好地捕捉到了完整的云层粒子垂直分布信息,从而与被动辐射计遥感之间体现了很强的互补性。除了对上层冰云粒子敏感外,毫米波雷达体验出较强的穿透性,对低云层的液态云粒子的变化也相对敏感。同时,在37o 至38o 纬度范围内可观察到,当顶层云层较厚时,雷达信号还是不能穿透云层从而完整的探测到低云层的分布信息,体现出了94 GHz微波雷达的局限性。雷达接收机的敏感度通常不会小于-30 dBz,因此对于小尺寸的云粒子以及冰水含量较低的场景没有很好的探测效果。在该测试场景下,雷达仿真值最高可达20 dBz。与图1 对比可观察到,雷达信号的强弱与云粒子冰水含量的空间分布有很好的吻合。同时可发现,雷达仿真值与对数坐标下的云层冰水含量近乎成线性关系。当大气气压在600 hPa左右时,雷达仿真结果显示出了明显的融化层边界。融化层边界是0 ℃等温线的标志,对于水凝体分类、云粒子微观参数的反演等方面具有重要作用。雷达仿真更加清晰地反映了冰云和水云粒子与电磁波的相互作用,同时为后续辐射计和雷达的联合反演打下基础。
图3
图3
94 GHz雷达仿真结果
Fig.3
94 GHz radar simulation results

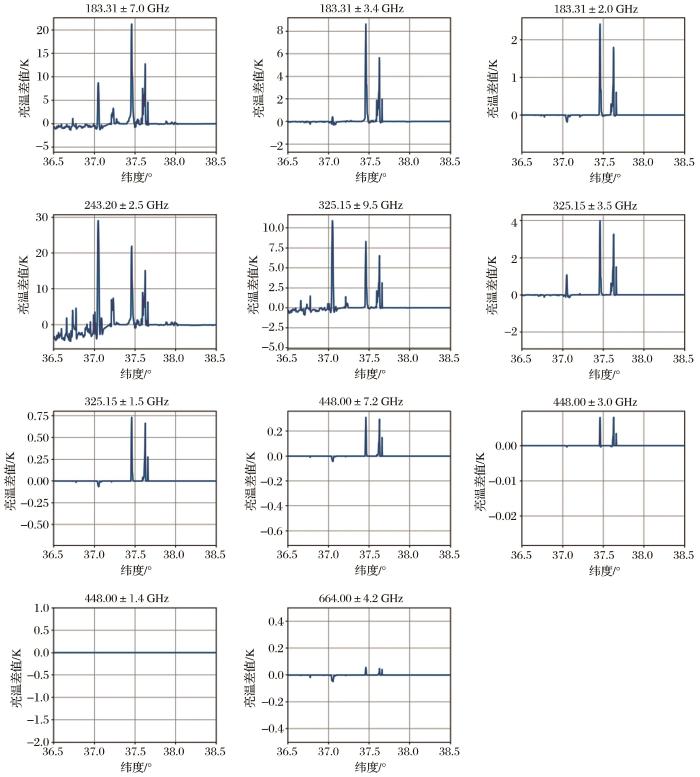

亚毫米波辐射计的探测对象为高云层的冰云粒子,因此接收信号应尽可能地减小低层液态云粒子及地面的影响。为定量探讨液态云粒子对辐射亮温的影响,将同一仿真区域中的水云粒子和雨粒子置为0,并仿真新的大气场景的辐射亮温。图4 所示为正常大气场景与无液态粒子场景下的辐射亮温差异。该对比可清晰地显示出液态粒子对各通道亮温的影响。如图4 所示,液态粒子对低频率通道有较大影响,但几乎不能影响高频率通道的亮温。对液态粒子最敏感的通道为243 GHz大气窗口通道,图中显示亮温最大变化可达30 K。大气窗口通道不位于水汽等气体的吸收线附近,因此大气吸收作用较弱。同为窗口通道,液态粒子对640 GHz几乎没有影响,反映出大气对高频电磁波强烈的衰减作用。对于同一中心探测频率,频偏大的通道对液态水粒子更敏感,如通道183± 7 GHz和通道323± 9.5 GHz。同样地,这是由于高频偏距离气体吸收线较远,对应的大气透明度较高,从而对低层大气更敏感。仿真结果还显示低层液态云粒子的存在会使得辐射计接收到的能量升高。这是因为低层云粒子通常温度较高,其自身的辐射能量大于对入射能量的散射及吸收作用,因此对能量辐射传输起到增强作用。对比图2 还可以发现,各个通道的辐射能量衰减几乎全部由冰云粒子、雪粒子等冰晶粒子的散射作用引起。不同频率的电磁波在云层中的穿透效果主要由两方面决定:一是上层冰云层的散射和吸收作用,二是大气中水汽等气体的吸收作用。两者相互作用使得不同频率通道对不同高度冰云层的敏感程度不同,从而可以获得更加完整的冰云层垂直分布信息。结合图1 可知,即使在晴空条件下,448 GHz和664 GHz等高频率通道仍然不会对低云层液态云粒子敏感。类似的结论可推广至地面,即高频通道几乎不会受到地面不同发射率的影响。由于低层大气及地面的复杂情形对冰云探测的干扰,避免其影响会对后续的冰云参数反演起到积极作用,该仿真结果从侧面进一步验证了冰云辐射计对冰云探测的有效性。
图4
图4
在正常大气场景下和在无液态云粒子大气场景下,ICI辐射计不同通道的仿真亮温差异
Fig.4
Difference in brightness temperatures of ICI channels between simulations with unchanged atmosphere situations and simulations with liquid cloud setting to zero
5 结 语
利用毫米波/亚毫米波辐射计反演冰云微物理参数正受到越来越多的关注,而其中辐射传输正演模型的建立对于辐射计仪器预先设计以及反演算法的构建等方面具有重要意义。本文针对ICI毫米波/亚毫米波星载辐射计,基于ARTS软件平台建立起了完整的辐射传输正演模型。使用GEM仿真得到的大气及云粒子微观数据作为正演模型的输入,仿真得到了ICI辐射计所有通道的辐射亮温。详细介绍了ARTS正演模型的相关配置,并就仿真结果讨论了ICI不同通道对云层粒子的敏感性。仿真结果表明:
(1)ICI通道对冰云粒子、雪粒子等散射粒子具有很强的敏感性,而只有低频率通道能探测到水云粒子、雨粒子等液态粒子的变化。
(2)不同的中心频率对冰晶粒子呈现出不同的敏感度,从而使得辐射计可探测到不同高度、不同特性的粒子;对于同一中心频率的通道,不同频偏对应不同的大气透明度,从而可进一步探测到不同高度的云层信息。
(3)虽然对小尺寸的冰云粒子的敏感性较低,94 GHz雷达能很大程度上捕捉到完整的冰云粒子的垂直分布信息。而且该频段具有较强的穿透性,对低层的水云粒子的分布也有很强的敏感性。
本文中搭建的ARTS辐射传输模型为后续的研究打下良好的基础。接下来的工作将主要从以下4个方面进行。首先,由于不同形状的冰云粒子对辐射计仿真结果有着非常大的影响,更多的粒子数据库将会被采用从而更加完善地验证不同通道对冰云形状的敏感性。其次,不同取向的冰云粒子数据库会被采用来仿真冰云辐射计的极化通道,从而进一步探索粒子的散射特性及其对极化通道的影响。再次,在完善的正演模型基础上建立反演算法,从实际观测数据中反演出冰云参数并探索其科学应用。最后,由于毫米波辐射计与其他遥感器如雷达等有着很强的互补性,构建辐射计与其他遥感器的联合反演以进一步提高冰云参数的整体测量精度。
