1 引 言
围填海集约使用是指最大程度地提高已围、已填土地的利用率,避免围而不填、填而不建以及土地的低效使用。集约使用围填海土地,不仅能够充分利用已有资源,还能避免盲目围填海,是实现海洋生态环境保护的重要途径[1 ] 。近年来,我国沿海地区围填海土地利用率较低的问题十分突出,填而未用、长期空置已成为部分省市的共性问题,快速、准确地掌握围填海土地利用现状,实时监测分析围填海土地利用变化情况,已成为海域动态监视监测的重要内容[1 -3 ] 。
利用高分辨率卫星遥感影像自动获取围填海资源利用现状及动态变化信息,取得了较多研究成果,主要解决思路是人工提取围填海地物的光谱、形状和纹理等特征,使用面向对象[4 -6 ] 、决策树分类[7 -9 ] 、支持向量机[10 -12 ] 等方法,对围填海区域进行分割和类型识别。这些方法的识别效果极大地依赖于人工提取特征的准确性,由于高分辨率遥感影像的纹理和形状特征十分复杂,人工提取耗费大量时间,不仅分割和识别精度易受主观因素影响,而且较多的人工参与很难满足业务部门的业务自动化的实际需求。
近年来,随着深度学习技术快速发展,越来越多的学者将深度学习方法应用于遥感图像处理领域。卷积神经网络(Convolutional Neural Network, CNN)[13 ] ,通过卷积和全连接层自动提取图像特征并分类,相比传统方法取得了更高的精度。曹林林[14 ] 通过实验对比分析,证明了卷积神经网络在高分辨率遥感影像分类中的可行性和精度优势。全卷积神经网络(Full Convolution Network, FCN)[15 ] 用上采样层替换了CNN的全连接层,通过结合不同深度的下采样层信息衍生出不同的FCN结构。U-Net[16 ] 采用编解码结构改进FCN,在编码阶段使用卷积层和最大池化层不断下采样,由浅入深提取图像语义特征,在解码阶段采用转置卷积逐层恢复特征图的细节层次信息,并在编码和解码的对应层间添加跳跃连接结构,增强上下采样层间的信息交流。已有研究表明,U-Net在遥感影像地物分割应用中的表现优于基于人工提取特征的方法。苏健民等[17 ] 针对遥感图像分割问题提出一种基于U-Net改进的深度卷积神经网络,并证明该网络在拥有较高分割准确率的同时还具有良好的泛化能力,能够用于实际工程。徐慧敏[18 ] 研究了深度学习的U-Net模型进行高分辨率遥感影响分类的方法,使用多种数据与原图像进行结合,使模型学习到更丰富的特征从而提高了分类精度。Chaurasia等[19 ] 采用了类似U-Net的跳跃连接结构,并将其编码器的特征提取块修改为残差结构提出LinkNet模型,提升了特征提取的能力。Li等[20 ] 使用具有残差块的U-Net网络基于Sentinel-1 Sar数据集对城市建筑物进行变化检测。根据BP反向传播算法,离输出层越远,参数的更新就越慢,虽然参数批量归一化(Batch Normalization,BN)[21 ] 能够缓解这一问题,但仍有改进空间。Wu等[22 ] 将U-Net解码阶段各中间层的输出融入到损失函数最小化求解中,能够直接优化中间层参数,使模型能够更好收敛,同时由于各中间层输出的特征图蕴含了图像多尺度的信息,很好地提升了U-Net分割精度,实验将该方法应用于围填海地物的分类,并针对高分辨率遥感影像地物特征复杂导致地物分类不一致的问题,引入全连接条件随机场和形态学腐蚀运算对分割结果进行后处理,构建了基于深度学习的围填海地物检测技术框架,以天津市滨海新区高分辨遥感影像为数据源,分析提取了2016年和2020年围填海区域土地利用动态变化特征,验证了本方法的有效性,为围填海集约使用管理提供了有效的技术支持。
2 研究方法
2.1 U-Net网络及其多约束变体结构MCFCN

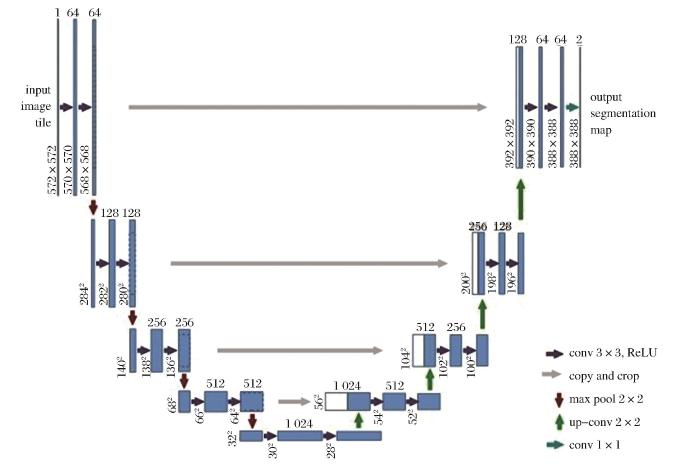

U-Net结构如图1 所示,编码阶段每层通过卷积自动提取图像特征,使用最大池化进行下采样缩小特征图并增加通道数,随着网络加深不断提取图像的高层语义特征,神经元激活函数选取ReLu,使用BN对参数预处理防止梯度消失提高网络的收敛速度。解码阶段使用反卷积进行上采样增大特征图,跳跃连接将编码器的特征融合到解码器中帮助解码器恢复特征图的细节信息,最后通过1×1的卷积将多通道图像转换为特定的深度(分类数),使用交叉熵损失函数最小化预测结果与真值(ground truth)之间的差值。U-Net不限制输入图像的尺寸,可以根据实际情况调整图像的大小,使用起来更加灵活方便。
图1
图1
经典U-Net网络结构[16 ]
Fig.1
Classic U-Net network structure[16 ]

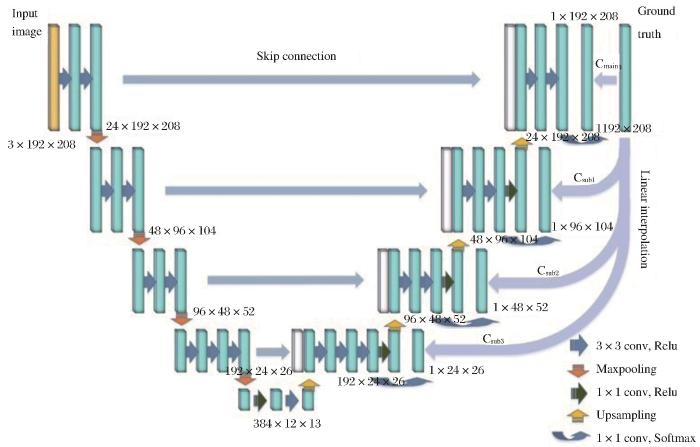

Wu等[22 ] 对U-Net网络的损失函数进行了改进,提出了多约束的网络结构MCFCN(Multi-Constraint Fully Convolutional Networks),如图2 所示。该结构不仅考虑解码阶段最后一层的损失,还考虑了中间层与其对应的不同尺度ground truth间的损失,损失函数如公式(1)和(2)所示,其中C m a i n 表示最后一层输出与ground truth之间的损失,C s u b x ( x = 1,2 , 3 ) 表示解码阶段中间层x 和ground truth下采样1 / 2 x 大小之间的损失,α 、β 、γ 和δ 分别为各层约束的权重,并且α +β +γ +δ = 1 。W k 、H k 为图像的宽和高,g k i , j 为该处像素的预测值,y i , j 为该处像素的真实值。下采样的ground truth使用双线性插值得到,C m a i n 和C s u b x 使用交叉熵损失函数计算。
L o s s = α * C m a i n + β * C s u b 1 + γ * C s u b 2 + δ * C s u b 3 (1)
C s u b x = - 1 W k * H k * ∑ i = 1 , j = 1 W k , H k g k i , j * l o g y k i , j + 1 - g k i , j * l o g ( 1 - y k i , j ) (2)
图2
图2
多约束变体U-Net(MCFCN)网络结构
Fig.2
Multi constrained variant U-Net (MCFCN) network architecture
2.2 基于条件随机场和形态学腐蚀的分割结果后处理
网络预测的结果会产生分割边界模糊的现象,这是由于特征图在经过上采样的过程中造成了特征损失。已有研究表明,引入全连接条件随机场(Conditional Random Field, CRF)对分割结果进行后处理可以优化结果中粗糙和不确定的标记,增强对物体边界的定位。Chen等[23 ] 对FCN添加全连接条件随机场提出了Deeplab模型,结合上下文信息提高了分割精度。Bittner等[24 ] 使用FCN对遥感图像中的建筑物分割,使用全连接条件随机场对结果修正,显著改善了分割效果。
全连接CRF采用公式(3)所示的能量函数,其中一元势函数θ i x i = - l o g P ( x i ) , P ( x i ) 是像素i 的预测值(由模型给出),二元势函数如公式(4)所示。
E ( x ) = ∑ i θ i ( x i ) + ∑ i , j θ i j ( x i , y i ) (3)
θ i j x i , y i = μ x i , y i w 1 e x p - p i - p j 2 2 σ 2 α - I i - J j 2 2 σ 2 β + w 1 e x p ( - p i - p j 2 2 σ 2 γ ) (4)
当x i ≠ y i 时μ x i , y i = 1 ,否则μ x i , y i = 0 ,其物理意义是惩罚具有不同标签的节点。中括号中第一个高斯核函数同时考虑像素的位置(p i , p j )和颜色(I i , J j )的关系,使具有相同颜色的临近像素具有相同的标签,第二个高斯核函数仅考虑像素的位置。

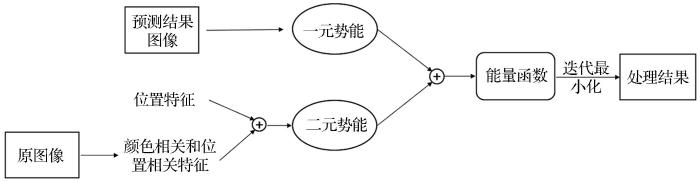

使用全连接CRF对结果做后处理的流程如图3 所示,其中一元势能来自模型的预测结果,二元势能中颜色及位置相关信息来自原图像,由高斯核函数创建与颜色无关的位置特征,最后通过迭代最小化能量函数得到处理结果。
图3
图3
全连接CRF处理流程
Fig.3
Fully connected condition random field processing flow

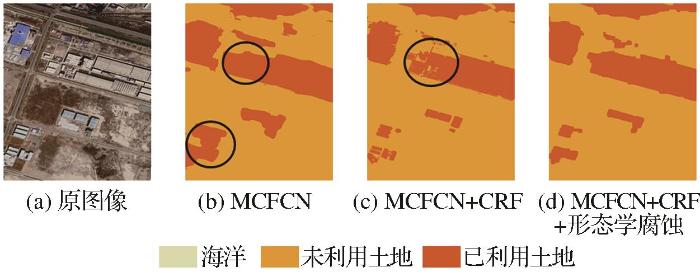

如图4 (c)所示,经过全连接CRF处理后的结果,边界模糊的问题得到改善,但同时产生了一些细小的孔洞。针对此问题,使用形态学腐蚀的方法先后对结果进行闭运算和开运算,以填充孔洞并去除噪声。图4 (d)中经过全连接CRF和形态学腐蚀后处理得到的结果边界清晰精度更高,可以达到分析使用的标准。
图4
图4
后处理结果对比
Fig.4
Comparison of post-processing results
2.3 基于MCFCN的围填海检测框架
将研究区域分为训练集和测试集,对训练集和测试集使用滑动窗口的方法间隔固定的距离裁剪成规则的切片。从训练集中选取30%数据做验证集用于挑选最优训练模型,使用训练得到的最优模型进行测试得到分割结果,将分割结果拼接为完整的测试区域。对结果实施全连接CRF平滑和形态学腐蚀后处理得到最终结果。

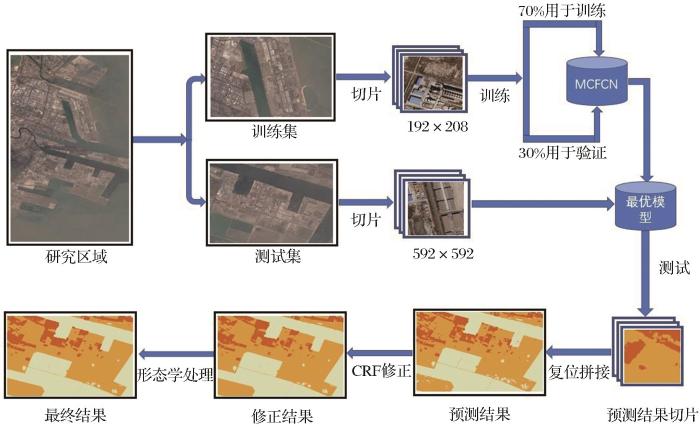

根据分辨率信息计算像素值代表的实际面积,以此来估算围填海区域土地变化和利用情况。具体流程如图5 所示。
图5
图5
围填海检测流程图
Fig.5
Flow chart of reclamation land detection
3 研究区域与数据预处理
3.1 研究区概况

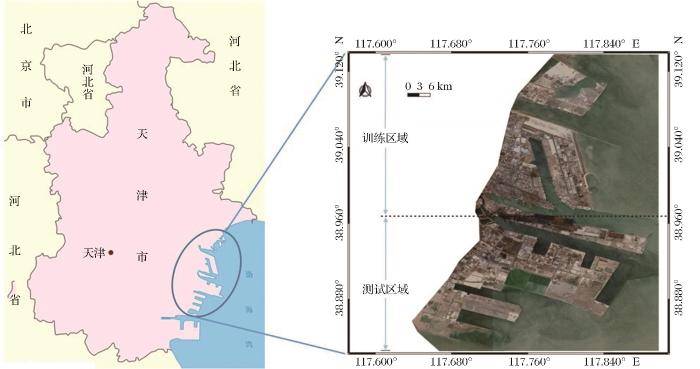

选取天津市滨海新区秦滨高速以东(如图6 所示)的滨海旅游区、北疆港区、南疆港区、东疆港区、临港工业区作为研究区域,地理范围为117.639°W—117.897°E,39.138°N—38.826°S,该部分围填海区域以城镇建设用地为主,获取该区域的围填海土地利用现状和不同年份土地利用变化情况具有较强的实际需求。
图6
图6
研究区域和测试集、训练集区域的划分
审图号:GS(2019)3266
Fig.6
The division of research area, test set and training set area
3.2 数据预处理
使用Google Earth 2016年3月10日和2020年3月23日获取的两景高分辨率遥感卫星影像,空间分辨率为1.86 m,包含R、G、B 3个波段,使用ENVI5.3软件对影像进行几何校正与辐射校正。影像区域被划分为训练区域和测试区域,两区域均含有居民区、工业园区、物流园区、港口等地物类型,由专家目视解译确定地物类型标记,将单一大型建筑的所在区域、多个空间临近的建筑形成的区域、港口、集装箱/货物堆场等地物标记为已利用土地。对有人工建造痕迹但不属于上述已利用土地的裸地,查看后时相影像,是否已变为已利用土地,若是,则为已利用土地,否则为未利用土地,若无后时相影像,则视为未利用土地,其他荒草地、沙地、盐碱地、裸土地等标记为未利用土地。
使用2016年和2020年的数据制作训练集和验证集,原始数据为42张1 457×971像素Tif图像,结合模型参数量和GPU显存大小确定切片的大小为192×208像素,使用水平翻转和垂直翻转的数据增广方式将训练集扩充为原来的3倍。测试图像为两张2016年和2020年位于测试区域6 640×4 200像素的Tif图像,为了减少因拼接产生的噪声应尽量选取较大的切片,因此切片大小设置为592×592像素。
4 结果与讨论
4.1 相关参数设置
实验平台配置:Intel(R) Xeon(R) W-2133 处理器,32GB内存,NVIDIA GeForce GTX 1080Ti显卡(GPU),显存11GB。使用的深度学习框架为pytorch,影像矫正使用ENVI 5.3软件,后处理使用的python工具包为pydensecrf和opencv-python。MCFCN模型参数设置,学习率:0.000 2,base_kernel:24,Batch Size:24,训练轮次:100,每隔5个轮次使用验证集进行验证,并保存准确率最高的模型。
(1)多尺度约束参数的选取:考虑到不同约束位置对网络的影响,约束参数选取如表1 所示。
(2)全连接条件随机场后处理参数设置:一元势置信度设置为0.5,即50%确定网络预测结果是正确的,二元势中位置特征的高斯核大小设为2×2,迭代次数为8次。
(3)形态学腐蚀后处理参数设置:针对条件随机场处理结果产生孔洞和噪声,闭运算和开运算核的大小分别为15×15和11×11。
(4)分类结果评价指标选取:整体精准度(Overall Accuracy)[25 ] 、mIoU[26 ] 、Kappa系数[27 ] 、F1-score。根据本文研究的问题,评价指标的计算基于已利用土地(正类)和未利用土地(负类),海洋作为背景不参与评价指标的计算。
4.2 最优模型选取
不同约束参数模型效果如表2 所示。结果表明,添加多尺度约束的结果均优于不添加约束(MCFCN5 )的结果,并且实验表明,只在第一层和第三层添加约束可以达到最佳效果,因此MCFCN多尺度约束参数选取:α ∶β ∶γ ∶δ =0.5∶0∶0.5∶0,因此以MCFCN2 作为预测模型。
使用2016年和2020年测试区域的遥感影像测试模型,不同模型评估指标对比如表3 所示。其中,FCN8s、U-Net、Linknet的超参数设置与MCFCN2 一致。SVM方法使用ENVI 5.3中的SVM有监督分类实现,核函数选取径向基核函数,并使用聚类处理平滑SVM结果。
测试结果显示,相比传统方法深度学习模型避免了因人为提取特征而导致的误差。MCFCN2 相比U-Net和Linknet在不同时相的各项评估指标上均取得了更优的结果,并且明显优于FCN8s和SVM算法,经过后处理可以进一步提升模型效果,整体准确率可以提升0.5%左右,在F1-score、Kappa系数和mIoU上平均可以提升1%—2%。
U-Net、Linknet以及MCFCN2 的参数量和训练速度对比如表4 所示,FPS表示每秒处理的图像数量。U-Net结构简单,参数量最少训练速度最快,Linknet由于使用了更复杂的编码器从而增加了参数量降低了训练速度,MCFCN2 添加下采样约束在提升性能的同时只增加了较少的参数。从模型效果和训练效率等方面分析,MCFCN2 更适合本文研究的问题。

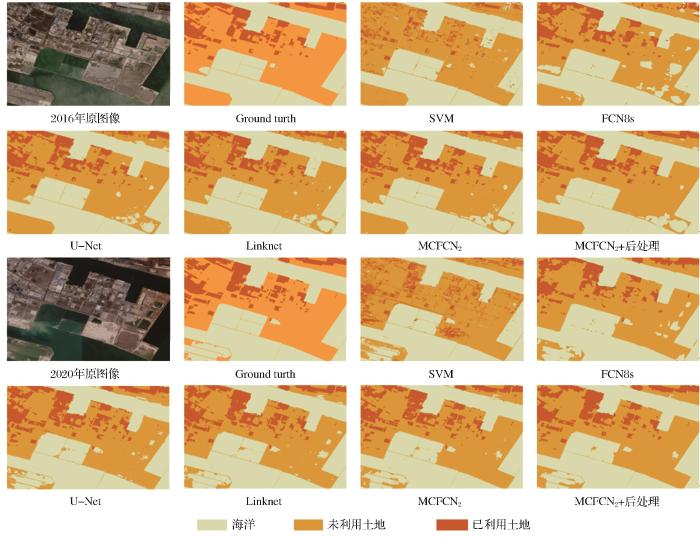

不同方法测试结果对比如图7 所示,SVM对光谱较为复杂的码头、堆场等地物分类不连续容易产生碎块,导致分类精度降低。传统的全卷积神经网络FCN8s由于缺乏更细致的解码器和跳跃连接导致上采样信息恢复不充分,分类效果不如U-Net。Linknet通过优化U-Net的编码器增强特征提取以提升性能,MCFCN2 对不同上采样层添加约束效果提升更加明显,而且几乎不增加模型的复杂度。使用全连接CRF和形态学腐蚀对结果进行后处理对结果提升明显。
图7
图7
2016年和2020年测试区域结果比较
Fig.7
Comparison of test area results between 2016 and 2020

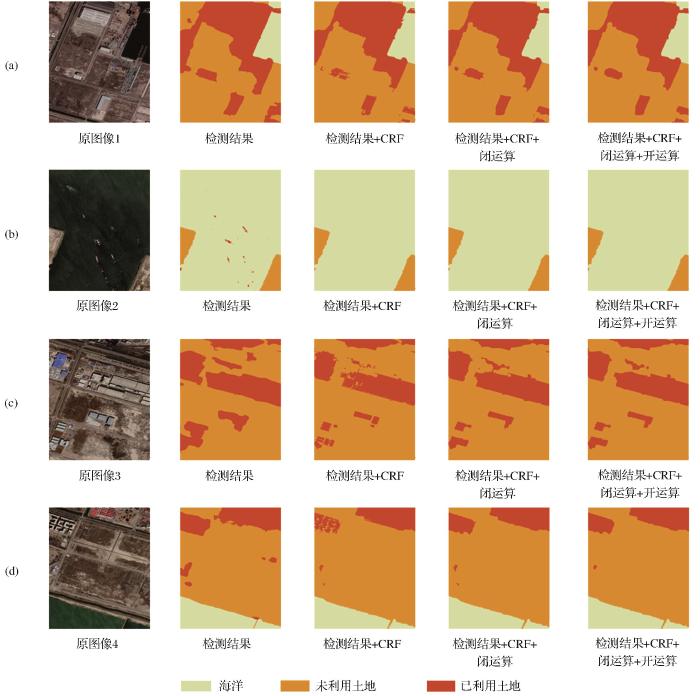

图8 为后处理对比结果,使用全连接CRF对结果进行修正可以解决预测结果边界模糊的问题,还可以起到纠正错误分类的作用,如图8 (b)纠正了海洋中被错误分类的船只。使用形态学腐蚀处理优化全连接CRF的结果起到了填充孔洞和去除噪声的作用。
图8
图8
添加后处理结果比较
Fig.8
Comparison results after post-processing
4.3 围填海土地利用现状与变化分析

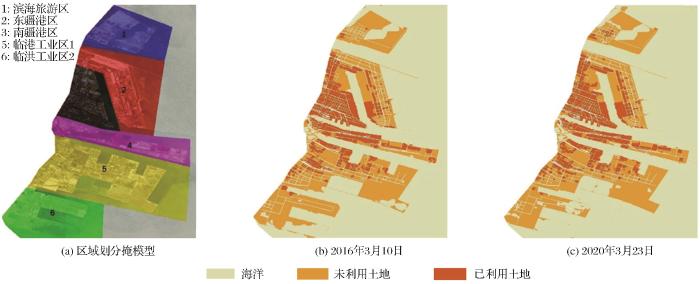

影像空间分辨率为1.86 m,每个像素代表的实际面积约为4.355 m2 ,根据行政区划,将研究区域划分为6个子区,如图9 (a)所示,根据划分的子区域对2016年和2020年研究区域围填海土地利用情况进行分析,两时像各港区已利用土地面积、未利用土地面积以及已利用土地占比情况见表5 。
图9
图9
2016年和2020年研究区域划分及结果 审图号:GS(2019)3266
Fig.9
Study area division and results in 2016 and 2020

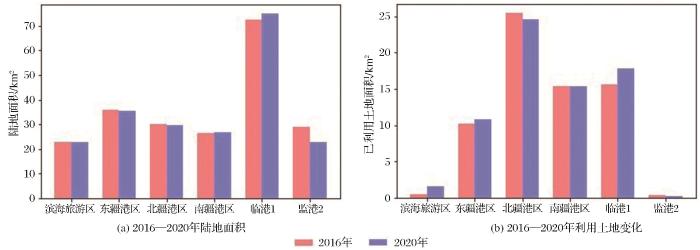

2016年和2020年陆地面积对比如图10 (a),可知2016年以来天津市滨海新区基本没有围填海活动,2016年和2020年天津市滨海新区各港区土地利用变化如图10 (b)所示。其中,滨海旅游区已利用土地面积增长了1.093 km2 ,相较于其他港区增幅最大,说明该区域虽处于发展的起步阶段,但是发展速度很快,而且新增已利用土地多为居住、旅游用途,可知该区域的建设中心偏向旅游与服务业。东疆港区新增利用土地面积0.553 km2 ,主要来自居民区的扩建。东疆港区已利用土地主要分布于西南沿海,由大型码头和发达的物流业组成,东部沿海地区主要为景区(东疆湾景区)和居民公寓。2020年位于北疆港区新港五号路和新港六号路交会的大型堆场和新港一号路南部堆货码头的遗弃导致了北疆港区已利用土地面积的负增长。南疆港区已利用土地面积基本保持不变。由于北部沿海码头和南部工业区的扩建,临港工业区1已利用土地面积增加了2.17 km2 。临港工业区2利用土地面积很少而且基本没有变化。
图10
图10
2016年和2020年各港区陆地面积和利用土地面积
Fig.10
Land area and land use area in 2016 and 2020
5 结 论
采用高分辨率遥感卫星影像自动准确地检测识别围填海土地利用状况是海洋管理部门的迫切需求。由于高分辨率卫星遥感影像地物特征复杂,基于人工提取特征的传统方法需要耗费大量人力物力,难以满足实际需求。基于此,提出了基于深度学习的端到端的围填海检测识别技术框架,该框架使用U-Net网络的多约束变体结构,不需人工提取特征,而是通过数据自动学习提取,并针对高分辨遥感影像地物特征复杂导致地物分类不一致的问题,引入全连接条件随机场和形态学腐蚀运算对分割结果进行后处理。以天津市滨海新区2016年和2020年高分辨卫星遥感影像为数据源进行了验证,实验表明围填海地物分割整体准确率、F1-score、Kappa系数以及mIoU分别可以达到96.73%、92.87%、90.28%和86.82%,可满足业务部门的实际需求,为围填海土地集约使用管理提供了有效技术支撑。根据像素值估算滨海新区围填海及土地利用情况,发现该地区自2016年至2020年没有围填海活动,2016年和2020年围填海土地利用率分别为31.21%和33.12%,5年间仅增长1.91%,虽然呈上升趋势,但大部分港区土地利用率仍然较低。
