遥感技术与应用, 2022, 37(1): 231-243 doi: 10.11873/j.issn.1004-0323.2022.1.0231

草地遥感专栏

基于涡度数据的东北草地光能利用率模型构建与验证

丁蕾,1, 沈贝贝1, 刘一良2, 李振旺3, 王旭1, 辛晓平,1

1.中国农业科学院农业资源与农业区划研究所/ 呼伦贝尔草原生态系统国家野外科学观测研究站，北京 100081

2.国家遥感中心，北京 100036

3.中国科学院南京土壤研究所，江苏 南京 210008

Constructing and Validating Light Use Efficiency Model of the Grassland in Northeastern China based on Flux Data

Ding Lei,1, Shen Beibei1, Liu Yiliang2, Li Zhenwang3, Wang Xu1, Xin Xiaoping,1

1.National Hulunber Grassland Ecosystem Observation and Research Station / Institute of Agricultural Resources and Regional Planning，Chinese Academy of Agricultural Sciences，Beijing 100081，China

2.National Remote Sensing Center of China，Beijing 100036，China

3.Institute of Soil Science，Chinese Academy of Sciences，Nanjing 210008，China

通讯作者: 辛晓平（1970-），女，甘肃天水人，研究员，主要从事草地生态学研究。E⁃mail：xinxiaoping@caas.cn

收稿日期: 2021-07-13   修回日期: 2021-12-23

基金资助: 国家重点研发计划项目“草地碳收支监测评估技术合作研究”.  2017YFE0104500
国家自然科学基金“基于全生命周期分析的多尺度草甸草原经营景观碳收支研究”.  41771205
财政部和农业农村部国家现代农业产业技术体系资助
中央级公益性科研院所基本科研业务费专项.  Y2020YJ19.  1610132021016

Received: 2021-07-13   Revised: 2021-12-23

作者简介 About authors

丁蕾（1991-），女，河北唐山人，博士，主要从事草原生态遥感研究E⁃mail：dinglei0206@126.com , E-mail：dinglei0206@126.com

摘要

草地作为地球上分布最广的植被类型，在陆地碳循环中发挥着重要作用。草地生产力是估算产草量的基础，准确模拟生产力对草原资源合理利用及生态保护具有重要意义。以东北草地生产力为研究核心，利用涡度相关通量观测数据、遥感数据和气象数据，构建和检验东北草地光能利用率模型。东北草地光能利用率模型以归一化物候植被指数（NDPI）代表光合有效辐射吸收比例，以地表水分指数（LSWI）+ 0.5表示水分胁迫因子。基于44个草原站的通量数据对东北草地光能利用率模型进行验证，东北草地光能利用率模型的R2为0.855，高于MODIS GPP产品（R2=0.719），略高于VPM GPP产品（R2=0.848），东北草地光能利用率模型的MAE和RMSE分别为0.374 gCm-2和0.735 gCm-2，低于MODIS GPP产品（MAE=0.562 gCm-2，RMSE=1.026 gCm-2）和VPM GPP 产品（MAE=0.667 gCm-2，RMSE=1.339 gCm-2）。VPM GPP产品普遍高估了东北草地的GPP；MODIS GPP产品在典型草原干旱年份明显高估涡度总初级生产力（GPP），而在草甸草原却存在明显的低估；东北草地光能利用率模型虽然在典型草原的干旱年份也存在高于涡度GPP的情况，但程度较MODIS GPP产品和VPM GPP产品小。东北草地光能利用率模型不论从模型精度还是动态一致性上，其表现均优于MODIS GPP产品和VPM GPP产品，且年尺度上的拟合精度远高于MODIS GPP产品和VPM GPP产品。水分胁迫和FPAR的改进都是东北草地光能利用率改进模型精度较高的原因，水分胁迫的贡献更大。研究表明使用构建的东北草地光能利用率模型模拟东北草地生产力非常必要。

关键词： 草地 ; 光能利用率模型 ; 生产力 ; GPP产品

Abstract

As the most widely distributed vegetation type on earth， grassland plays an important role in the terrestrial carbon cycle. Grassland productivity is the basis for estimating grassland yield. Grasping the temporal and spatial variation of grassland productivity is of great significance for rational utilization of grassland resources and protection of grassland ecological environment. This thesis taking the productivity of grassland in northeastern China as core， constructing and validating light use efficiency model based on eddy covariance flux data， remote sensing， and climate data， explored the spatiotemporal patterns on this basis. The research results are as follows： in the northeastern China steppe LUE model， FPAR was represented by NDPI， water stress factor was represented by LSWI + 0.5. Based on the flux data of four grassland stations， the R2 of the northeastern China steppe LUE model was 0.855， which was higher than that of MODIS GPP （R2 = 0.719）， and slightly higher than VPM GPP （R2 = 0.848）. MAE and RMSE of the northeastern China steppe LUE model were 0.374 gCm-2 and 0.735 gCm-2，respectively，which were lower than that of MODIS GPP（MAE=0.562 gCm-2， RMSE = 1.026 gCm-2） and VPM GPP products （MAE = 0.667 gCm-2， RMSE = 1.339 gCm-2）. VPM GPP product generally overestimated the flux GPP； MODIS GPP product significantly overestimated typical steppe GPP in dry years， and significantly underestimated meadow steppe GPP. Although the northeastern China steppe LUE model was higher than the typical steppe flux GPP in the dry years， its overestimation degree is less than that of MODIS GPP and VPM GPP products. The northeastern China steppe LUE model is superior to MODIS GPP and VPM GPP products in terms of model accuracy and dynamic consistency， and the fitting accuracy of the annual scale is much higher than MODIS GPP and VPM GPP. The modified of water stress and FPAR was the reason for the improvement of LUE model accuracy， and the relative contribution of water stress is greater. This study demonstrates that it is necessary to use the improved light energy utilization model to simulate grassland productivity in northeastern China.

Keywords： Grassland ; Light use efficiency model ; Productivity ; GPP products

PDF (6014KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

丁蕾, 沈贝贝, 刘一良, 李振旺, 王旭, 辛晓平. 基于涡度数据的东北草地光能利用率模型构建与验证. 遥感技术与应用[J], 2022, 37(1): 231-243 doi:10.11873/j.issn.1004-0323.2022.1.0231

Ding Lei, Shen Beibei, Liu Yiliang, Li Zhenwang, Wang Xu, Xin Xiaoping. Constructing and Validating Light Use Efficiency Model of the Grassland in Northeastern China based on Flux Data. Remote Sensing Technology and Application[J], 2022, 37(1): 231-243 doi:10.11873/j.issn.1004-0323.2022.1.0231

1 引 言

作为世界上最广泛分布的生态系统，草地在全球碳循环中起着至关重要的作用［1］。中国是世界上草地资源最丰富的国家之一，草地总面积近4亿hm2，占全国土地总面积的41.7%［2］，相当于耕地的3.6倍［3］，在畜牧业发展和生态保护中发挥着重要的作用［4］。中国草原区远离海洋多高山峻岭，气候干旱多风沙。恶劣的自然环境、复杂多变气候条件、脆弱的生态环境［5］，使得草原区对气候变化和放牧、开垦等人类干扰敏感。据统计，与20世纪50年代相比，全国90%的可利用天然草原不同程度地退化［6］，严重退化比例达60%［7］，草地生产功能的下降严重威胁着牧区的生态安全和经济的可持续发展。东北草地包括东三省和内蒙古东部，是我国草原生态系统水热条件最好的地区，也是欧亚大陆温带草原生产力最高、生物多样性最丰富的地区。东北地区也是气候变化剧烈、人类活动强度高的地区，其草地生态环境在近20 a发生了巨大变化。

草地生产力是指草地植被通过光合作用单位面积单位时间内同化的有机物数量［8］，是计算草地产草量的基础，掌握草地生产力的时空变化对草原资源合理利用及草地生态环境保护具有重要意义。生产力的直接观测精度高，但费时费力，仅能用于小面积调查，无法实现区域尺度上的连续监测［9］。光能利用率模型是基于遥感数据模拟植被生产力的主要方法，其原理最早是由Monteith等［10-11］提出，他将植被生产力表示为植被吸收的光合有效辐射（Absorbed Photosynthetic Active Radiation，APAR）和光能利用率（Light Use Efficiency，LUE）的乘积。由于通量站依据涡度相关法提供总初级生产力（Gross Primary Productivity，GPP）实测数据，大多数光能利用率模型都直接模拟GPP，如GLOPEM［12］、VPM［13］、C-fix［14］、C-flux［15］、MODIS-GPP［16］、EC-LUE［17］等，少量直接模拟净初级生产力（Net Primary Productivity，NPP），如CASA［18］。GOWER声明对光能利用率的限制应该是GPP的函数，而不是NPP的函数，因为温度等控制因子对光合作用及呼吸作用的影响是不同的［19］。

目前，光能利用率模型已成为应用最多最广的生产力模拟方法。尽管光能利用率模型遵循相同的原理，但采用的参数和结构各异，因而在模拟能力和适用性等方面差异显著。模型之间的差异主要是水分限制因子之间的差异，如MODIS-GPP模型和C-flux模型中使用表示空气干燥状况的饱和水汽压差（Vapor Pressure Deficit，VPD），VPM模型中使用表示冠层水分状况的地表水分指数（Land Surface Water Index，LSWI）［20］，GLOPEM模型中使用表示土壤水分状况的土壤水分含量（Soil Water Content，SWC），EC-LUE模型中与土壤表层水分状况密切相关的蒸发分数（Evaporative Fraction，EF）。模型之间的差异少部分来自光合有效辐射吸收比例（Fraction of Absorbed Photosynthetically Active Radiation，FPAR）之间的差异，光合有效辐射常使用植被指数表示，如VPM模型中使用增强植被指数（Enhanced Vegetation Index，EVI），EC-LUE模型使用归一化植被指数（Normalized Difference Vegetation Index，NDVI）的线性方程。NDVI是最常用的植被指数，它与植被覆盖率有关，可以在一定程度上表示植被生长状况［21］。但是，当植被茂密时，其渐近趋近饱和，灵敏度降低。EVI解决了NDVI容易饱和的问题，适用于生长密集的植被［22-23］，在VPM模型中，EVI用来表示光合有效辐射被植物叶绿素吸收的部分。草原植被覆盖度低，土壤对植被冠层参数反演的影响很大。归一化物候植被指数（Normalized Difference Phenology Index，NDPI）将植被与背景（土壤和雪）进行最优对比，从而消除土壤和雪对植被的影响，同时最小化背景之间的差异［24］，从而准确识别植被返青期，广泛应用于植被物候变化监测研究［25-27］。在缺水生态系统中，干旱植被难以与背景土壤特征区分开，因此在可见和近红色的应用受限，短波红外的加入使得指数对植被含水量敏感，从而解决上述问题。近期的研究表明NDPI还能够很好地消除土壤背景的影响［28-29］。

Yuan等［30］对比CASA、C-fix、C-flux、VPM、VPRM、EC-LUE和MODIS_GPP 7种模型，发现除了C-flux、VPM模型，其余模型在高水分胁迫的条件下，R2较小。模型误差的来源包含三方面：一是没有完全考虑环境限制因子；二是遥感数据本身的误差；三是水分胁迫的公式不能解释水分对GPP的影响［30］。此外，光能利用率模型的建模区域为森林、全球或美洲草原，而对中国草原的适用性较弱。中国草原处于干旱半干旱区，对气候条件（尤其是水分条件）的改变十分敏感，因此改进光能利用率模型中的参数，建立了适合中国草原的高精度光能利用率模型十分必要。目前，很多学者开展了中国草原光能利用率模型改进研究。如根据实测生物量数据对CASA模型中不同覆盖类型［31］或不同类型草地［32］的最大光能利用率进行了优化，或根据通量观测数据对模型中的参数进行优化［33］。何洪林发现LSWI+0.5替换VPM模型中的水分胁迫，可提高VPM 模型在青藏高原草地的GPP模拟精度［34］，后面的表明研究此改进策略可将中国草地GPP的模拟精度（R2）从0.67提高到0.78［35］，Madami等［36］使用优化的光能利用率替代最大光能利用率，将模拟精度整体提高了15%。以上研究表明根据具体的研究对象，有针对性性的开展模型参数改进及优化，对提高光能利用率模型的模拟精度十分有效。

本研究以东北草地生产力为研究对象，基于涡度相关通量观测数据，结合遥感数据和气象数据，改进或优化光能利用率模型参数，建立适合于东北草地的光能利用率模型，从而提高草原生产力监测精度，为我国畜牧业科学管理和草原生态健康发展提供科学依据和强大保障。

2 研究区概况

中国东北（38°42′~53°32′ N，111°21′~135°09′ E）由黑龙江省、吉林省、辽宁省和呼伦贝尔市、兴安盟及锡林郭勒盟组成［37］，面积约为1.4×106 km2。北部毗邻俄罗斯和蒙古，东南部毗邻朝鲜半岛，南部滨临黄渤海（图1）。该研究区域的年平均温度从南到北降低逐渐，北部是中国第二大冻土分布区。东部地区年降水量为400~700 mm，属温带季风气候，分寒温带、暖温带和半湿润区；西部年降水量仅90~400 mm，属温带大陆性气候，属于我国的亚干旱区，冬季寒冷［38］。草地是东北主要的景观类型之一，面积达5.63×105 km2，是东北畜牧业发展的基础。

图1

新窗口打开| 下载原图ZIP| 生成PPT

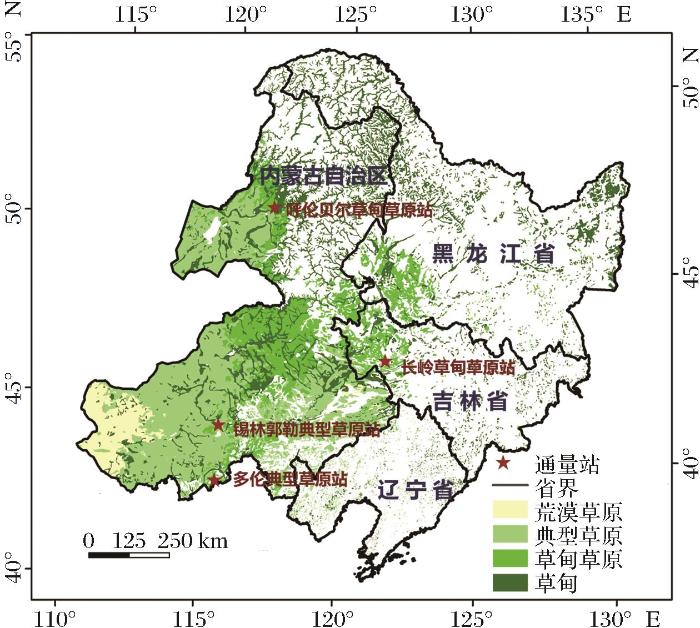

图1   研究区地理位置及草地类型分布

审图号：GS（2021）7692

Fig.1   The location and grassland types of the study area


3 数据与方法

3.1　通量站数据

研究使用FLUXNET2015（http：∥fluxnet.fluxdata.org/data/fluxnet2015-dataset/）中国东北2个草原站点的涡度相关通量观测数据，包括长岭草甸草原生态系统和多伦典型草原生态系统。此外，从 ChinaFlux 网站（http：∥159.226.111.42/）补充下载了锡林郭勒典型草原生态系统（位于锡林浩特）和呼伦贝尔草甸草原生态系统的通量数据（表1、图1），具体使用的通量数据与用途见表2。由于锡林郭勒典型草原站缺少VPD数据，该站的VPD根据经验公式FAO56 Penman-Montdth和Priestley-Taylor计算，公式中所用的日均温度和相对湿度由中国气象数据共享服务网提供气象站数据插值提取得到［39］。

表1   通量站基本信息与数据来源

Table 1  Basic information and data sources of the flux stations

站点纬度/°经度/°海拔/m草原类型数据时间来源
锡林郭勒43.55116.681 251典型草原2004~2005年ChinaFLUX
多伦42.05116.281 312典型草原2007~2008年FLUXNET2015
长岭44.59123.51144草甸草原2007~2010年FLUXNET2015
呼伦贝尔49.35120.12664草甸草原2009~2011年ChinaFLUX

新窗口打开| 下载CSV


表2   使用的通量站采集的数据及用途

Table 2  The data collected by flux station used in this paper and its application

名称时间尺度单位用途
气温每日℃计算温度胁迫因子
太阳辐射每日Wm-2计算日值光合有效辐射
饱和蒸气压差每日hPa水分胁迫因子比较
土壤含水量每日%水分胁迫因子比较
潜热通量每日Wm-2计算蒸发分数
显热通量每日Wm-2计算蒸发分数
总初级生产力每日gCm-2d-1模型优化及验证

新窗口打开| 下载CSV


3.2　遥感数据

模型中的植被指数由MOD09A1 V006［40］提供8天500 m地表反射率产品计算，MOD09A1 V006的下载地址是https：∥search.earthdata.nasa.gov/search。利用反射率数据计算4个植被指数：NDVI、EVI、LSWI［41］和NDPI［42］。上述植被指数公式如下：

NDVI = ρnir -ρred ρnir +ρred
EVI = 2.5×(ρnir -ρred) ρnir +6×ρred-7.5×ρblue+L
LSWI = ρnir -ρswir ρnir +ρswir
NDPI = ρnir -(0.74×ρred+0.26 ρswir)ρnir +(0.74×ρred+0.26 ρswir)

其中：ρred、 ρnir、 ρblue、 ρgreen、 ρswir 分别为红、近红外、蓝、绿、短波红外波段，对应的MOD09A1波段1、2、3、4、6的反射率。

3.3　光能利用率模型构建

光能利用率模型基本构成如下：

GPP=PAR×FPAR×εmax×f(T)×f(W)

其中：PAR是光合有效辐射；FPAR是光合有效辐射吸收比例；εmax是最大光能利用率，EC-LUE模型中的εmax为28个通量站点拟合值［17］，本研究εmax取值与EC-LUE模型相同，为2.14 gCMJ-1，f（T）是温度胁迫因子，f（W）是水分胁迫因子。FPAR通过比较NDVI、EVI及NDPI对通量GPP的解释能力来确定。温度胁迫参数采用与GLOPEM模型一样的三基点温度的计算方法：

fT=T-TminT-TmaxT-TminT-Tmax-T-Topt2

Tmin 、Topt 及Tmax 分别表示光合作用最小、最适、最大温度，当T > Tmax 或T < Tmin 时，f（t） = 0。本研究依据气候正常的年份通量站总初级生产力随8天空气温度变化，确定Tmin 、Topt 及Tmax。

通过分析VPD、EF、降水量、SWC、LSWI与通量站GPP的相关性，筛选出相关性最高的水分胁迫参数，作为水分胁迫因子的计算参数。'

3.4　模型精度检验方法

为了验证东北草地光能利用率模型模拟GPP的精度，以涡度GPP数据作为真值，对东北草地光能利用率模型、MODIS GPP产品［16］和VPM GPP产品［13］的精度进行检验和对比。选用决定系数（R2）、平均绝对误差（MAE）和均方根误差（RMSE），作为草地生产力模型精度的评价指标。

R2=1-∑i=1nyi-y⌢i2∑i=1nyi-y¯i2
MAE=1n∑i=1nyi-y⌢i
RMSE=1n∑i=1nyi-y⌢i2

其中：ŷi是估算的GPP，yi是实测GPP， yi¯是测量的平均GPP，n为验证数据中测量值的个数。

4 结果与分析

4.1　FPAR的选择

图2显示草地生长季NDVI、EVI、NDPI对涡度GPP的解释能力。在锡林郭勒典型草原站，NDPI对GPP的解释能力最强，R2为0.729，远高于NDVI（R2=0.651）和EVI（R2=0.689）；在多伦典型草原站，EVI和NDPI对GPP的解释能力基本相同，与GPP的拟合R2分别为0.676和0.673，NDVI对GPP的能力最低，R2为0.656；在长岭草甸草原站，NDPI对GPP的解释能力最高，R2为0.774，NDVI、EVI对GPP的解释能力基本相同，R2分别为0.750和0.746；在呼伦贝尔草甸草原站，NDPI对GPP的解释能力最高，R2为0.761，远高于EVI（R2=0.738）和NDVI（R2=0.701）。综上，在东北草地生长季，NDPI对GPP的解释能力优于NDVI和EVI。

图2

新窗口打开| 下载原图ZIP| 生成PPT

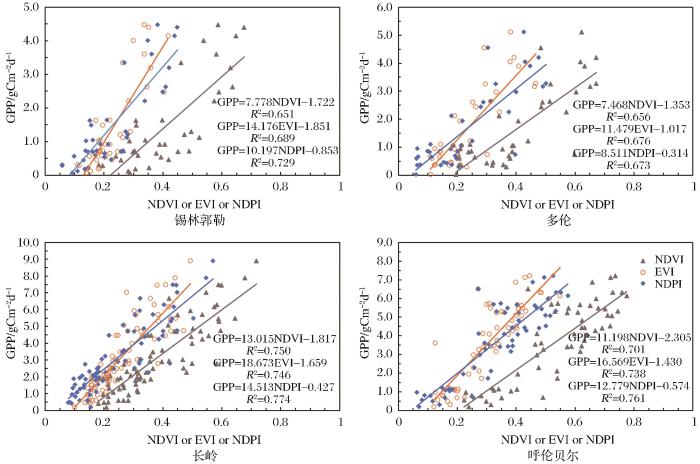

图2   植被指数与涡度GPP相关性分析

Fig.2   Correlation analysis between vegetation indexes and tower GPP


FPAR常用植被指数等多个参数反演，反演过程中误差会累计。VPM模型用EVI代替FPAR，但EVI适用于覆盖度高的地区，NDPI从机理上消除土壤等背景对草地光合参数反演的影响。植被指数中NDPI和GPP的关系最好，因此，东北草地光能利用率模型用NDPI代替FPAR/EVI，反映植被对光能的吸收能力。

4.2　温度胁迫因子参数优化

表3统计了锡林郭勒典型草原站、多伦典型草原站、长岭草甸草原站和呼伦贝尔草甸草原站各站点年及2000~2018年多年平均的年均气温、年降水量数据。

表3   通量站各年份气候状况

Table 3  Climate conditions of flux stations in each year

站点年份年均气温/℃年降水量/mm气候状况
锡林郭勒20041.76364正常
20050.70153干旱
2000~20181.93378
多伦20073.55208干旱
20082.58362正常
2000~20183.08378
长岭20077.15210干旱
20086.72384正常
20095.40282干旱
20104.91283干旱
2000~20186.48398
呼伦贝尔2009-1.56430正常
2010-1.63335干旱
2011-1.83398正常
2000~2018-0.86388

新窗口打开| 下载CSV


图3显示了通量站气候正常年份GPP随8天空气温度变化。在气候正常年份，东北草地的GPP随温度增加呈现先升高后降低的趋势。当温度为0 ℃时，光合作用开始；当温度为23 ℃时，GPP达到最大；当温度为32 ℃时，光合作用结束。因而将温性草地的光合Tmin、Topt 和Tmax 分别设为0 ℃、23 ℃和32 ℃。

图3

新窗口打开| 下载原图ZIP| 生成PPT

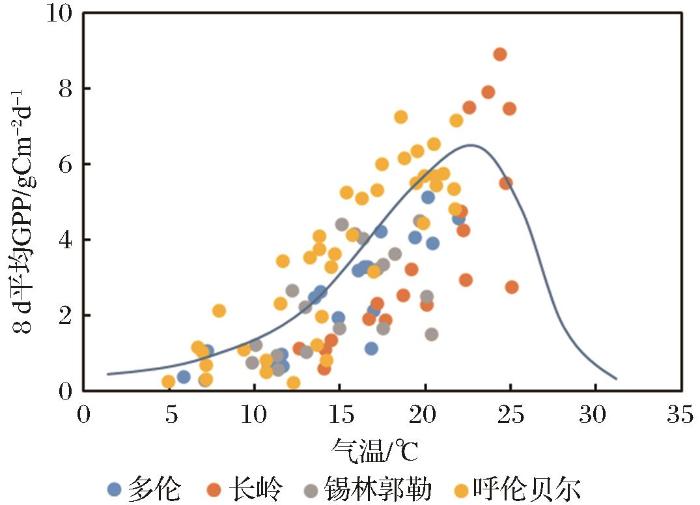

图3   通量站气候正常年份8天气温与GPP关系图

Fig.3   The correlation between 8-day air temperature and GPP of flux stations in years with sufficient precipitation


4.3　水分胁迫因子确定

东北草地通量站水分胁迫参数与GPP相关性矩阵如图4，图中的散点图显示横轴与纵轴参数的相关性，柱形图为参数的频率分布图。对4个东北草原站（图4），除VPD外，其余水分胁迫的参数均与GPP显著相关（P<0.05），其中LSWI与GPP的相关性最高，相关系数r=0.854，其次是EF（r=0.777），再次是SWC（r=0.379），降水量与GPP的相关性最低，相关系数仅为0.329。VPD与降水量、EF、LSWI显著负相关（P<0.05），但相关系数均较低，分别为-0.350、-0.243和-0.143。降水量与SWC、EF、LSWI显著正相关（P<0.05），相关系数分别为0.160、0.456和0.389。水分胁迫参数相互之间，EF与LSWI相关性最高，相关系数达0.758。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   东北草地通量站水分胁迫参数与GPP相关性矩阵

Fig. 4   Correlation matrix between water stress factors and GPP at the northeastern China steppe stations


综上所述，水分胁迫参数与GPP的相关性从高到低排序为LSWI>EF>SWC>降水量>VPD。水分胁迫参数中，SWC、LSWI、EF间有较高的相关性，VPD、降水量与其他水分胁迫参数的相关性均不高，这可能与VPD的波动性及降水的延后性有关。

表4   GPP产品使用参数

Table 4  Parameters of GPP products

产品名称FPAR温度胁迫水分胁迫εmax
东北草地光能利用率NDPITmin Topt TmaxLSWI+0.52.14 gCMJ-1
MODIS GPPMODIS FPARTminVPD0.860 gCMJ-1
VPM GPPEVITmin Topt TmaxLSWImax米氏方程拟合

新窗口打开| 下载CSV


有学者经过研究发现，在草原使用LSWI + 0.5替代VPM中的Wscalar可提高精度［24］。东北草地光能利用率模型以LSWI+0.5作为水分胁迫因子。

f(W)=LSWI+0.5

4.4　模型8天尺度验证

为了验证该模型对GPP的模拟精度，以涡度GPP数据作为真值，对东北草地光能利用率模型、MODIS GPP产品和VPM GPP产品的精度进行检验和对比（图5）。

图5

新窗口打开| 下载原图ZIP| 生成PPT

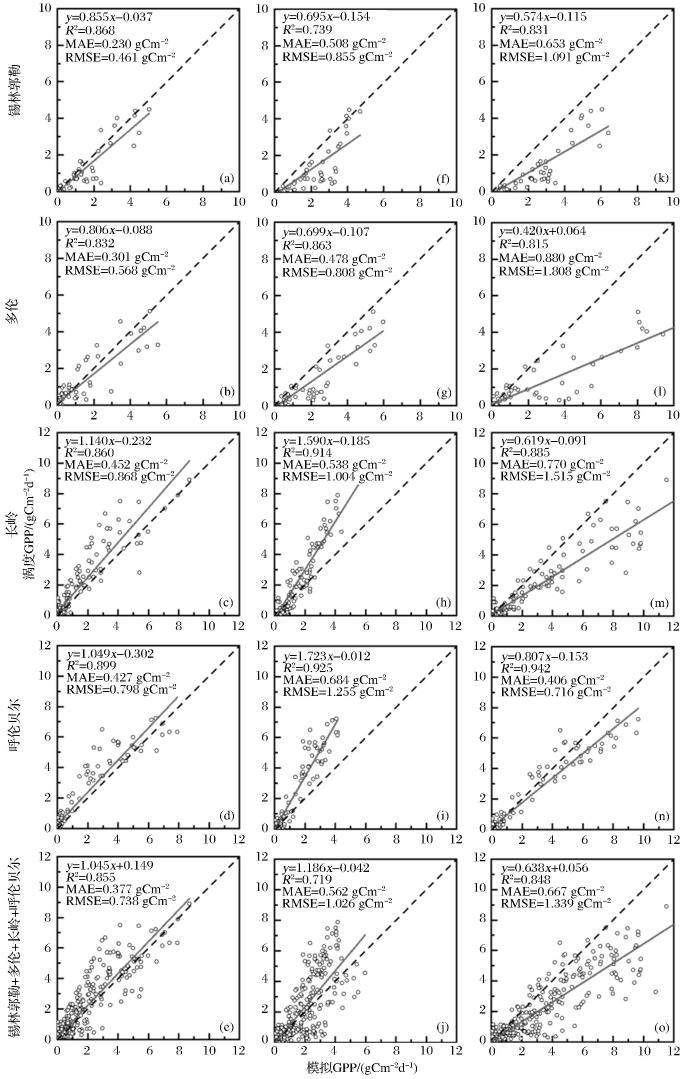

图5   模拟与涡度GPP散点图：（a-e）为东北草地光能利用率模型，（f-j）为MODIS GPP产品，（k-o）为VPM GPP产品

Fig.5   The scatter plots of simulated GPP and flux GPP： （a-e） the northeastern China steppe LUE model （f-j） MODIS GPP product and （k-o） VPM GPP product


对于锡林郭勒典型草原站，东北草地光能利用率模型的精度最高，MODIS GPP产品的精度与VPM GPP产品的精度相差不多，且两个产品与涡度GPP相比，均存在高估。对于多伦典型草原站，东北草地光能利用率模型的精度最高，其次是MODIS GPP产品，VPM GPP产品的精度最低。MODIS GPP产品和VPM GPP产品都在一定程度上高估了涡度GPP，并且VPM GPP产品的高估更加明显。对于长岭草甸草原站，MODIS GPP产品虽然表现出较高的R2（0.914），但对比涡度，存在明显的低估，因此模型误差较东北草地光能利用率模型大；VPM GPP产品在长岭草甸草原站也存在严重的高估涡度GPP的情况，其精度远低于东北草地光能利用率模型。对于呼伦贝尔草甸草原站，东北草地光能利用率模型和VPM GPP产品的精度基本相等；MODIS GPP产品低估了涡度GPP，误差最大。综合4个草原站的数据，东北草地光能利用率模型的精度最高（R2=0.855，MAE=0.377 gCm-2，RMSE=0.738 gCm-2），其次是MODIS GPP产品（R2=0.719，MAE=0.562 gCm-2，RMSE=1.026 gCm-2），VPM GPP产品整体高估了涡度GPP且精度最低（R2=0.848，MAE=0.667 gCm-2，RMSE=1.339 gCm-2）。综上，东北草地光能利用率模型精度高于MODIS GPP产品和VPM GPP产品。

图6为改进GPP或GPP产品与涡度GPP动态折线图。东北草地光能利用率模型（GPP_LSWI0.5）、MODIS GPP产品（GPP_MODIS）和VPM GPP产品（GPP_VPM）与涡度GPP（GPPEC）的动态变化趋势基本一致，在锡林郭勒典型草原站，正常年份（2004年），东北草地光能利用率模型、MODIS GPP产品与GPPEC相差不多，VPM GPP产品明显高于涡度GPP；干旱年份（2005年），东北草地光能利用率模型.、MODIS GPP产品、VPM GPP产品的值均高于涡度GPP，但东北草地光能利用率模型的高估程度较MODIS GPP产品和VPM GPP产品小。在多伦典型草原站，东北草地光能利用率模型、MODIS GPP产品、VPM GPP产品的值均高于涡度GPP，高估程度从小到大排序为东北草地光能利用率模型<MODIS GPP产品<VPM GPP产品。在长岭草甸草原站，VPM GPP产品明显高于涡度GPP的现象依然存在；2007~2009年东北草地光能利用率模型与涡度GPP相差不大，2010年存在一定的低估；MODIS GPP产品低估了涡度GPP。在呼伦贝尔草甸草原站，东北草地光能利用率模型在生长季初期和末期的值略低于涡度GPP，VPM GPP产品在生长季高峰期略高于涡度GPP，MODIS GPP产品明显低于涡度GPP。

图6

新窗口打开| 下载原图ZIP| 生成PPT

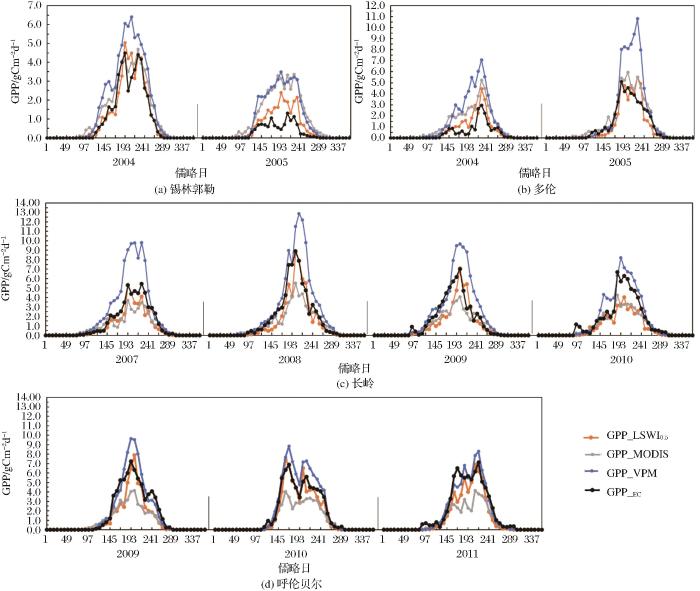

图6   模拟GPP与涡度GPP动态折线图

Fig.6   Dynamic change of simulated GPP and tower GPP


综上，VPM GPP产品普遍高估了东北草地的GPP；MODIS GPP产品在锡林郭勒典型草原站和多伦典型草原站的干旱年份明显高估涡度GPP，而在长岭草甸草原站和呼伦贝尔草甸草原站存在明显的低估涡度GPP的现象；东北草地光能利用率模型不论从模型精度还是动态一致性上，其表现均优于MODIS GPP产品和VPM GPP产品，虽然在典型草原的干旱年份也存在高估涡度GPP的情况，但程度较MODIS GPP产品和VPM GPP 产品小，因而使用东北草地光能利用率模型来模拟东北草地GPP十分必要。

4.5　GPP产品多时间尺度验证

为了进一步比较东北草地光能利用率模型、MODIS GPP产品、VPM GPP产品的精度，在8 d尺度验证的基础上，增加了月尺度和年尺度的验证，结果如图7和表5。东北草地光能利用率模型在8 d尺度、月尺度和年尺度均具有较高的精度，模拟GPP和涡度GPP散点接近1∶1线。MODIS GPP产品在8 d尺度和月值尺度上接近1∶1线，虽然拟合精度（R2）不及VPM GPP产品，但误差（MAE和RMSE）低于VPM GPP产品。在年值尺度上，MODIS GPP产品的拟合精度非常低（R2=0.054），MODIS GPP产品在典型草原站高估GPP，而在草甸草原站低估GPP，其表现的差异是造成年尺度拟合精度低的原因。VPM GPP产品在8 d尺度、月尺度和年尺度均明显低估涡度GPP，在3个产品中误差最大。总体上，东北草地光能利用率模型在不同的时间尺度下均呈现出较高的模拟精度，其表现优于MODIS GPP产品和VPM GPP产品。

图7

新窗口打开| 下载原图ZIP| 生成PPT

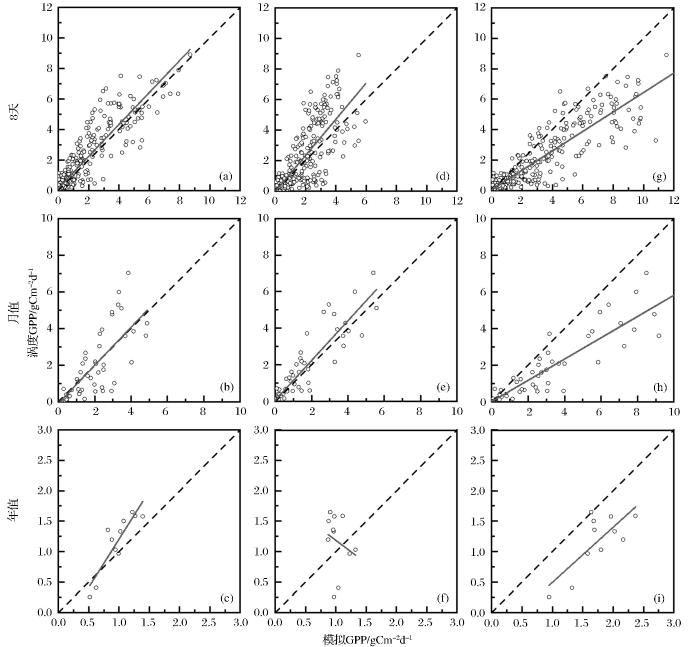

图7   GPP产品多时间尺度验证散点图：（a-c）为东北草地光能利用率模型，（d-f）为MODIS GPP产品，（g-i）为VPM GPP产品

Fig.7   Multi-time validation scatter of GPP products （a-e） the northeastern China steppe LUE model （d-f） MODIS GPP product and （g-i） VPM GPP product


表5   GPP产品多时间尺度验证结果

Table 5  Multi-time validation results of GPP products

时间尺度产品R2MAERMSE
8 d东北草地光能利用率0.8550.3770.738
MODIS GPP0.7190.5691.026
VPM GPP0.8480.6671.339
月东北草地光能利用率0.8980.3410.633
MODIS GPP0.7380.5560.979
VPM GPP0.8620.6541.266
年东北草地光能利用率0.7861.1271.414
MODIS GPP0.0541.2191.448
VPM GPP0.5711.3821.491

新窗口打开| 下载CSV


4.6　东北草地光能利用率模型精度分析

为了进一步探究东北光能利用率模型精度提高的原因，将不同气候状况、不同改进措施下模型在通量站的精度进行比较（表4-1）。原模型指只优化温度胁迫因子（最低、最适合最大温度分别为0℃、23℃和32℃），FPAR和f（W）与VPM模型相同。改进FPAR是指在优化温度胁迫因子的条件下，使用NDPI代替FPAR。改进f（W）指在优化温度胁迫因子的条件下，使用LSWI+0.5来表示水分胁迫。在正常气候条件下，与原模型相比，改进FPAR模型的拟合精度（R2）提高了1.18%，但增加了误差；改进f（W）提高了模型拟合精度（R2提高了0.83%）并降低了误差（MAE和RMSE分别降低了10.66%和9.43%）；而改进FPAR+f（W）模型进一步提高了模型拟合精度并降低了误差（R2提高了1.94%，MAE和RMSE分别降低了18.90%和18.84%）。在干旱的气候条件下，与原模型相比，改进模型均提高了拟合精度和降低了误差，改进FPAR、改进f（W）、改进FPAR+f（W）使模型R2分别提高了2.01%、5.40%和7.47%，MAE分别降低了4.63%、27.40%和32.92%，RMSE分别降低了3.43%、22.08%和27.20%。改进模型对原模型精度的提高程度在干旱条件下更显著。虽然单独改进FPAR并不能使精度明显提升，但在改进水分胁迫的基础上，使用NDPI代替FPAR进一步提高了模型精度，且在正常条件下的提高程度高于干旱条件。改进f（W）模型与原模型间的差距，高于改进FPAR+f（W）模型与改进f（W）间的差距，表明模型中水分胁迫的改进更加重要。综合上述分析，水分胁迫和FPAR的改进都是东北草地光能利用率模型精度较高的原因，水分胁迫的贡献更大。与原模型相比，东北草地光能利用率模型在干旱条件下精度提高程度更大。

图8

新窗口打开| 下载原图ZIP| 生成PPT

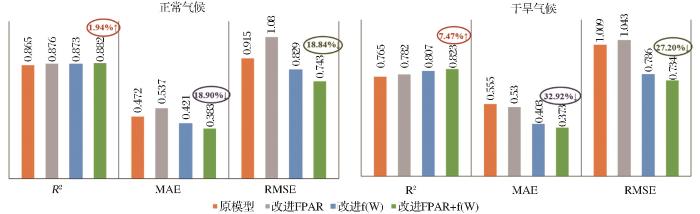

图8   不同气候状况下模型精度分析

Fig.8   Multi-time validation scatter of GPP products （a - e） the northeastern China steppe LUE model （f - j） MODIS GPP product and （k - o） VPM GPP product


5 结 语

研究以东北草地生产能力为核心，基于涡度相关通量观测数据和野外调查数据，结合遥感数据和气象数据，改进或优化光能利用率模型参数，建立适合于东北草地的光能利用率模型，从而提高草原生产力模拟精度，主要结论如下：

以NDPI代替FPAR，LSWI + 0.5表示水分胁迫因子，温度胁迫因子参数优化后，构建适合东北草地的光能利用率模型，东北草地光能利用率模型、MODIS GPP产品和VPM GPP产品与涡度GPP的动态变化趋势基本一致。VPM GPP产品普遍高估了东北草地的GPP；MODIS GPP产品在锡林郭勒典型草原站和多伦典型草原站的干旱年份明显高估涡度GPP，在长岭草甸草原站和呼伦贝尔草甸草原站，却存在明显的低估；东北草地光能利用率模型虽然在典型草原的干旱年份也存在高于涡度GPP的情况，但其高估程度较MODIS GPP产品和VPM GPP产品小，因而使用东北草地光能利用率模型来模拟东北草地GPP十分必要。

通过对东北草地涡度站GPP验证发现，东北草地光能利用率模型不论从模型精度还是动态一致性上，其表现均优于MODIS GPP产品和VPM GPP产品，且年尺度上的拟合精度远高于MODIS GPP产品和VPM GPP产品。水分胁迫和FPAR的改进都是东北草地光能利用率改进模型精度较高的原因，水分胁迫的贡献更大。尽管涡度相关通量观测系统所测定的数据被用来代表整个生态系统与大气间的碳交换状况，但是其实际的采样区域却局限于较小的“风浪区”［43］。另外，涡度相关法直接测量的生态系统的净生态系统生产力和生态系统呼吸，在获得GPP时需要进行一系列处理。因此，以涡度相关法观测GPP作为模型验证值仍有一定不确定性，该结论还需要更多地面试验来验证。
